Спешен ремонт на статор SIEMENS 290 kW

Пренавиване на двуслойна намотка и връщане в Австрия в от 9 календарни дни.

Начало » Галерии » Ремонтирани ел. двигатели и други машини » SIEMENS 290 kW – спешен ремонт и пренавиване на статор

Австрийски партньор се свърза с нас на 31 август с искане статорът да се върне до 9 септември включително транспорта, Самата работа в сервиза беше организирана в рамките на около три дни, включително извънреден труд около почивните дни 5, 6 и 7 Септември

Приемане и идентификация

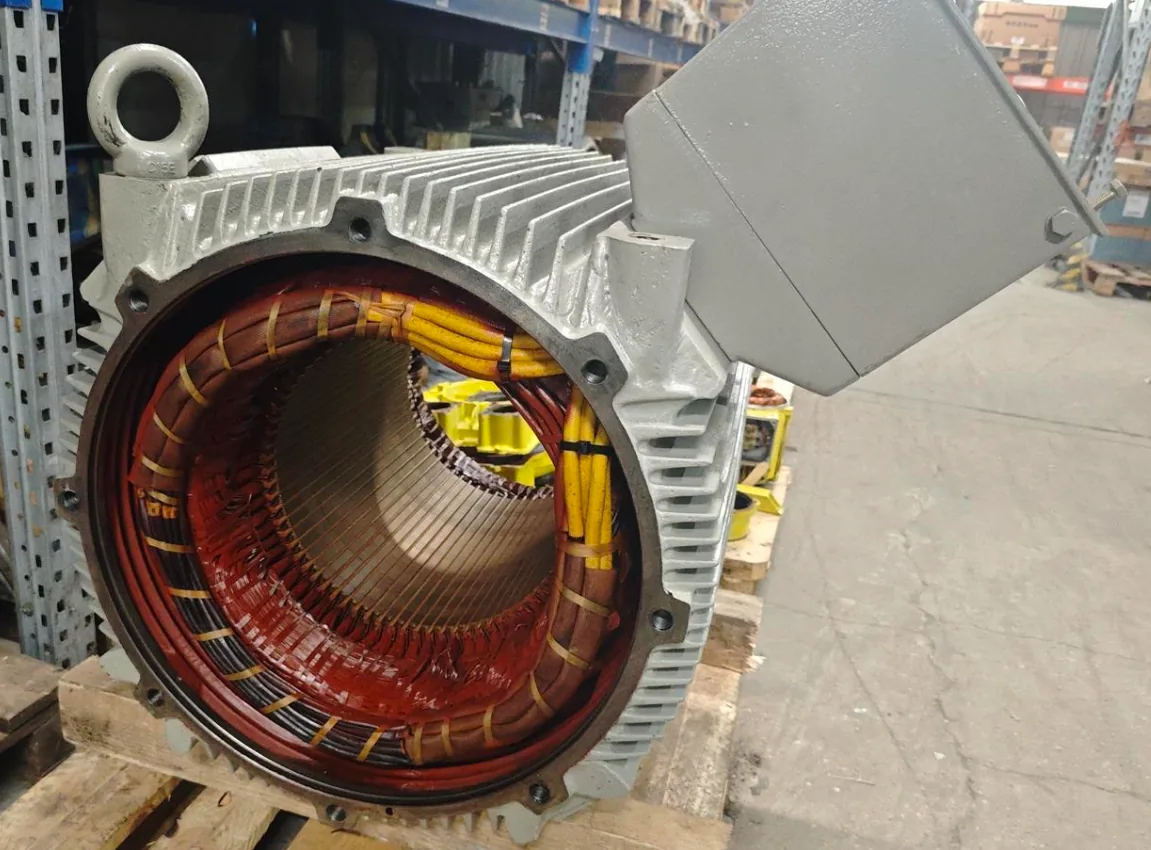

Статор на електродвигател SIEMENS 290 kW преди пренавиването — Вид на статора при приемане.

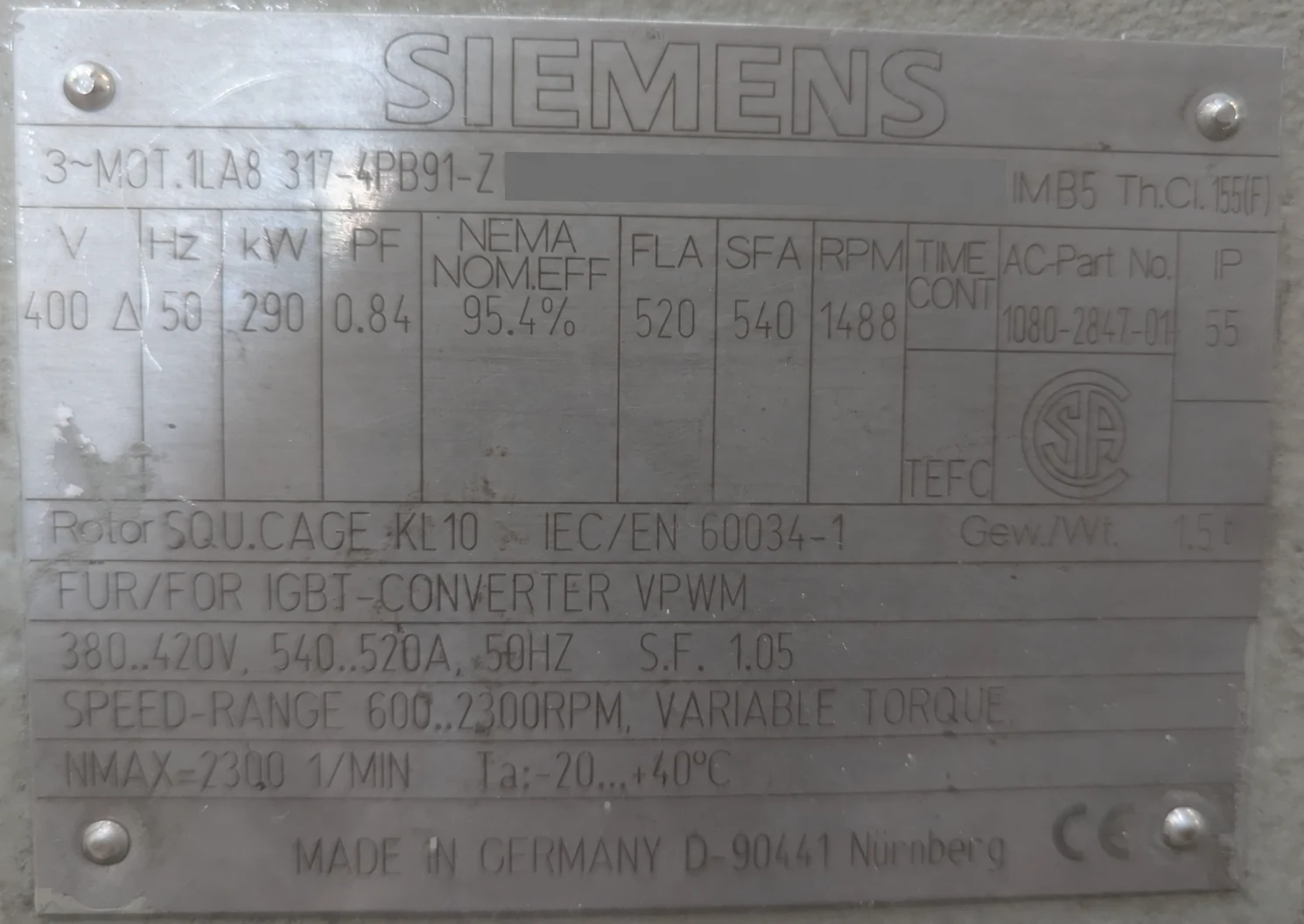

Табелка на двигател SIEMENS 290 kW с мощност, напрежение, честота и обороти — Табелка на двигателя при приемане.

Технически данни и обхват

Машина	Статор на електродвигател за компресор Atlas Copco
Производител на електродвигателя	SIEMENS
Мощност	290 kW
Намотка	Два слоя, навити в противоположни посоки
Изводни кабели	2×50 mm²
Труд	58 човекочаса
Срок	Около 3 дни работа в сервиза; 2-9 септември от приемане до връщане в Австрия

Преди пренавиването

Преди пристъпване към самото пренавиване, корпусът и статорните ламели преминават през процес на почистване и подготовка. Важно е да се оцени състоянието на изолацията на каналите и да се осигури чистота на магнитопровода, което е критично за предотвратяване на прегряване и вихрови токове.

Задължително се прави визуална инспекция на магнитопровода и вътрешната структура на статора, а ако е необходимо се извършва и изпитване.

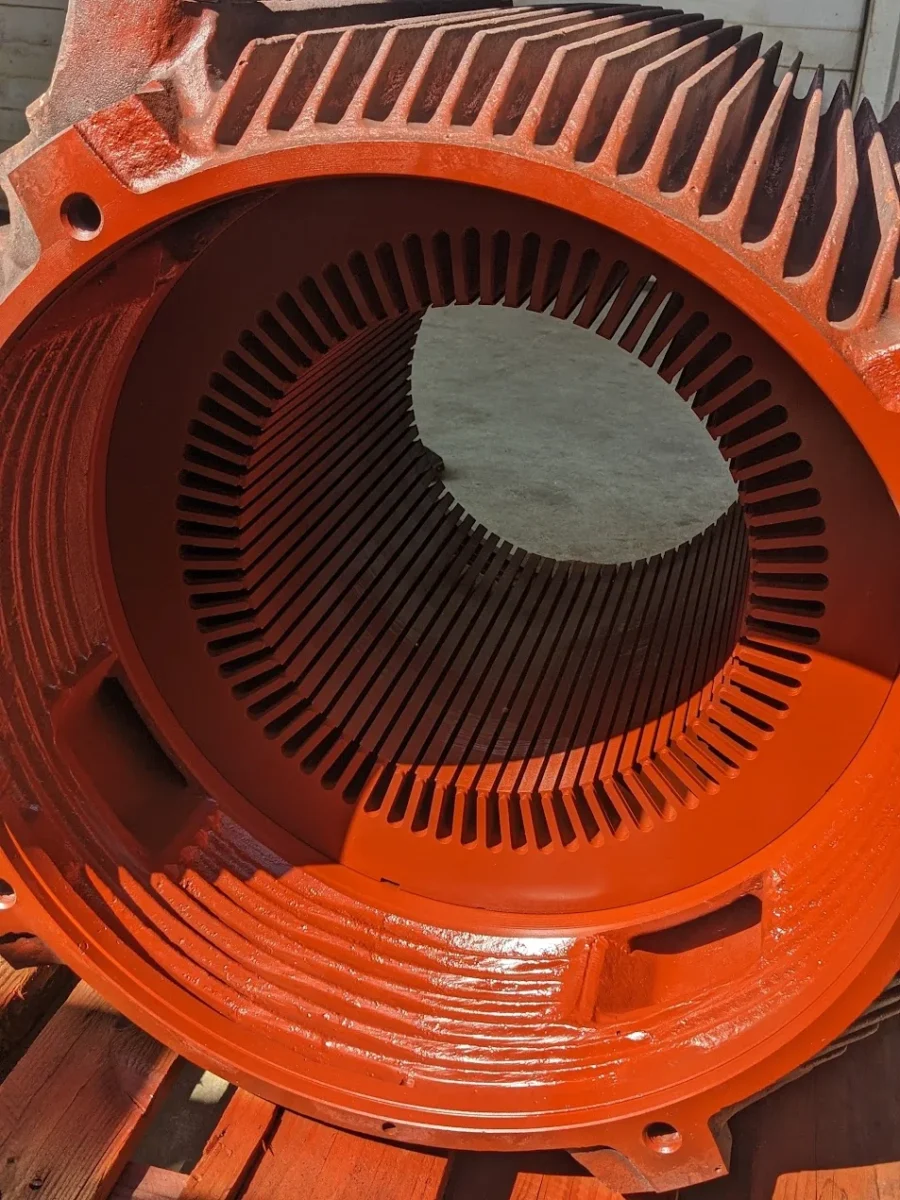

Изглед към вътрешната част на корпус на електродвигател с видими статорни ламели — Статор на електродвигател, подготвен за бобинаж

При дефектацията установихме специфична за SIEMENS двуслойна схема, при която слоевете са навити в противоположни посоки. Съпоставихме данните с документиран по-рано подобен двигател в нашия архив на намотки.

Нова намотка и изводи

След подготовката изработихме новата намотка с изолация Isovolta Nomex. Подменихме PTC сензорите, изпълнихме връзките с аргон и сребърен припой и използвахме специални кабели SIWOKUL и кабелни обувки. Предварително подаденото сечение на изводите беше 70 mm², но при приемането измерихме 50 mm² и съобразихме изпълнението с реалния статор.

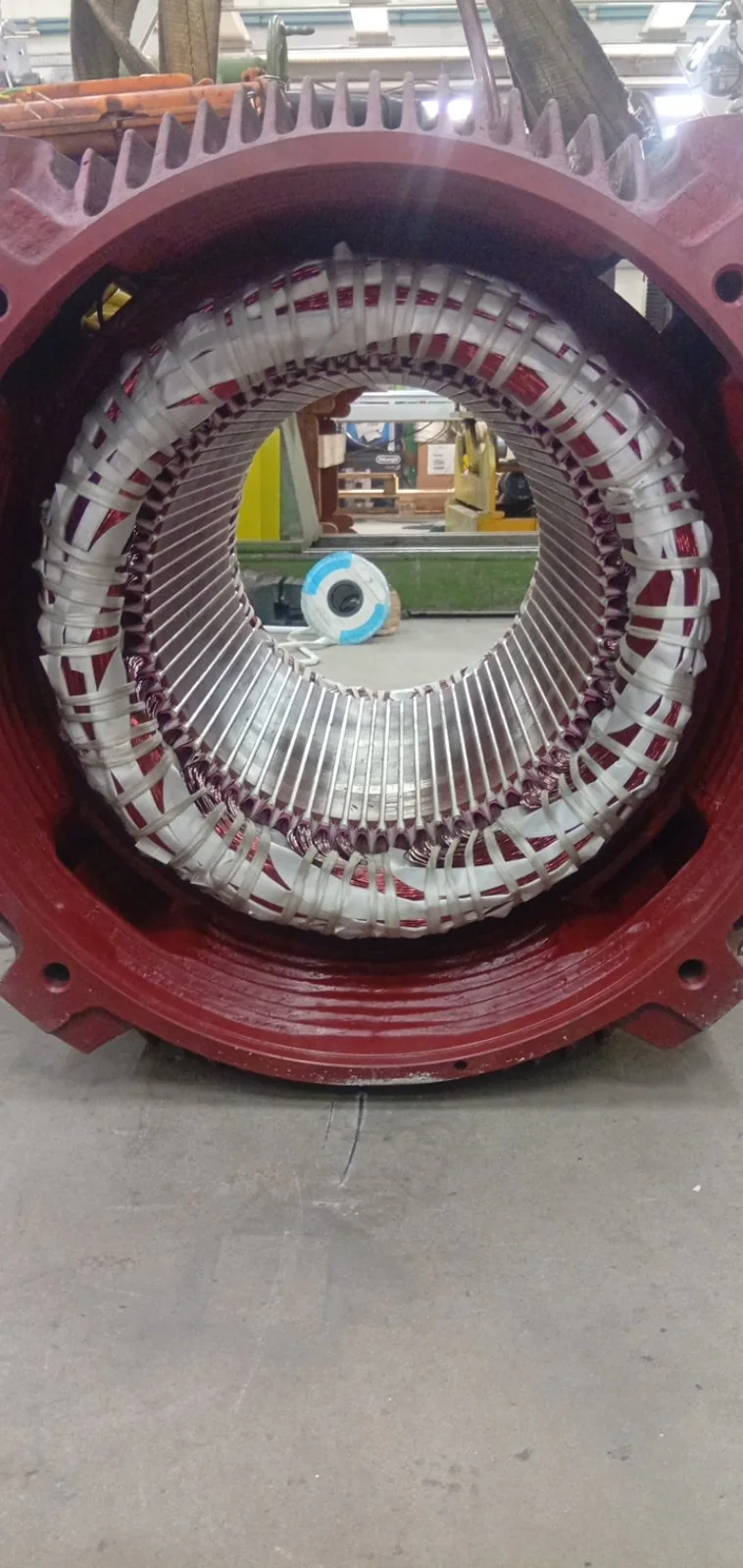

Новата намотка на статора SIEMENS 290 kW преди импрегниране — Новата статoрна намотка по време на ремонта, преди окончателното импрегниране и покритие.

Импрегниране, изпитване и доставка

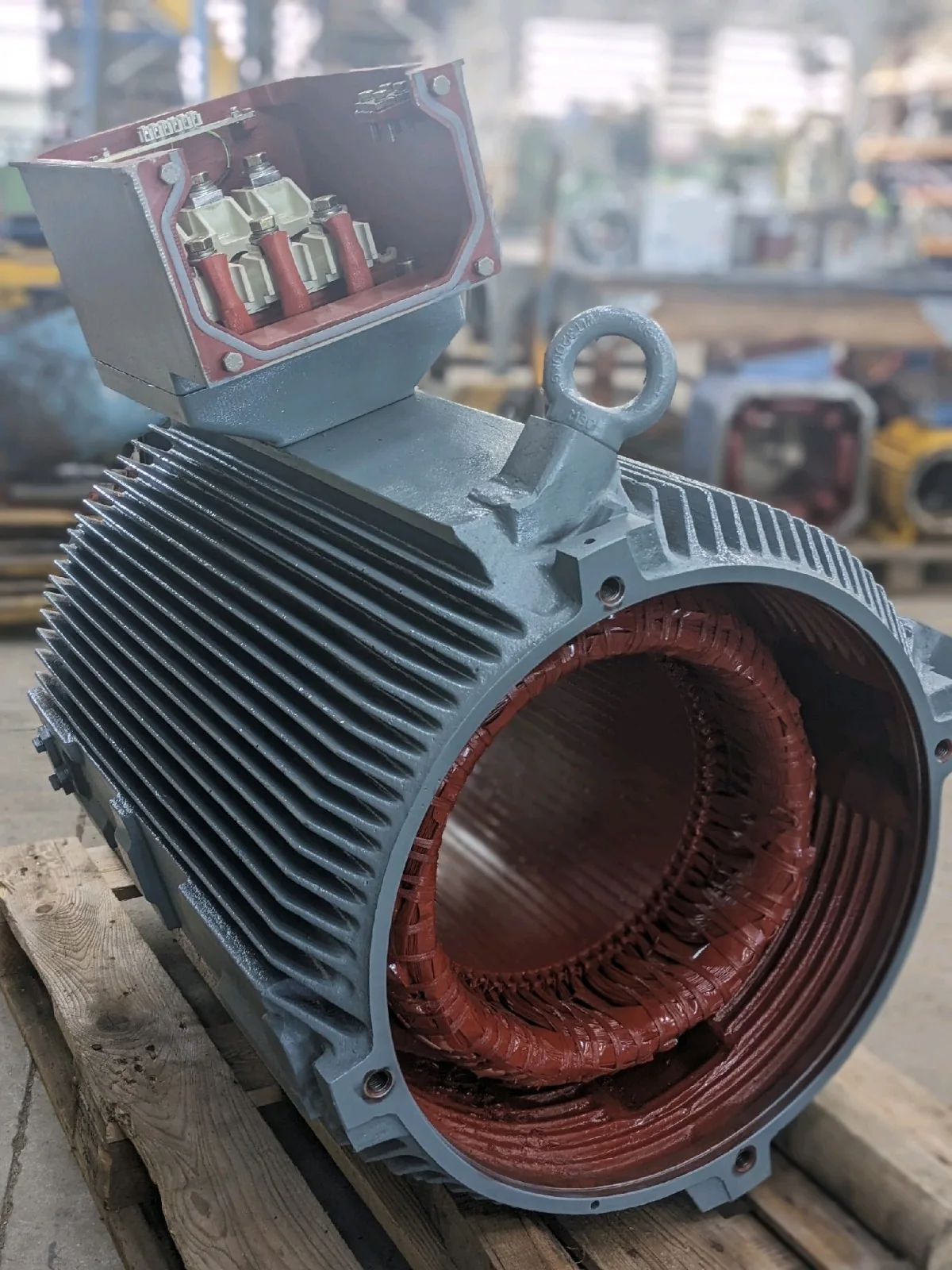

Намотката беше импрегнирана с Dolphon XL-2102, след което нанесохме червено противодъгово покритие. Извършихме електрически изпитвания и издадохме протокол. Завършеният статор беше върнат на партньора в Австрия на 9 септември, в договорения срок.
