Магнити за скрап и електромагнити за скрап
Товароподемни магнити за скрап за кранове и претоварващи машини – подбор, доставка, ремонт и производство по задание
Магнитите за скрап са товароподемни електромагнити за повдигане и преместване на стоманен и чугунен скрап. Използват се с кранове и мобилни претоварващи машини. ЕЛИН Инженеринг съдейства за избор, доставка, ремонт и производство на електромагнит за скрап по конкретно задание.
Правилният магнит за скрап не се избира само по диаметър или заявени килограми. Реалната товароподемност зависи от вида, формата, плътността и температурата на материала, работния цикъл, захранването и ограниченията на повдигателното съоръжение.
Търсите магнит за скрап?
Изпратете вида и плътността на материала, крана или претоварващата машина, нужния капацитет, работния цикъл и наличното захранване.
Какви магнити за скрап можете да заявите

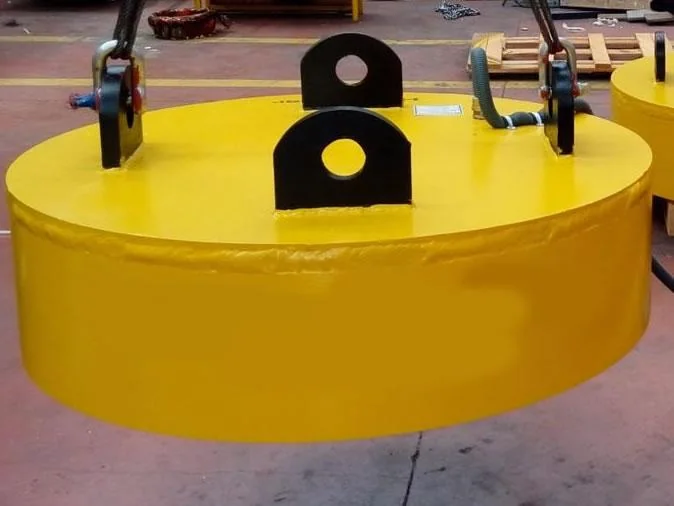

- Нов електромагнит за скрап – технически подбор и доставка според материала, машината и работния режим.
- Кранов магнит за скрап – за стационарен кран с подходящо постояннотоково захранване и управление.

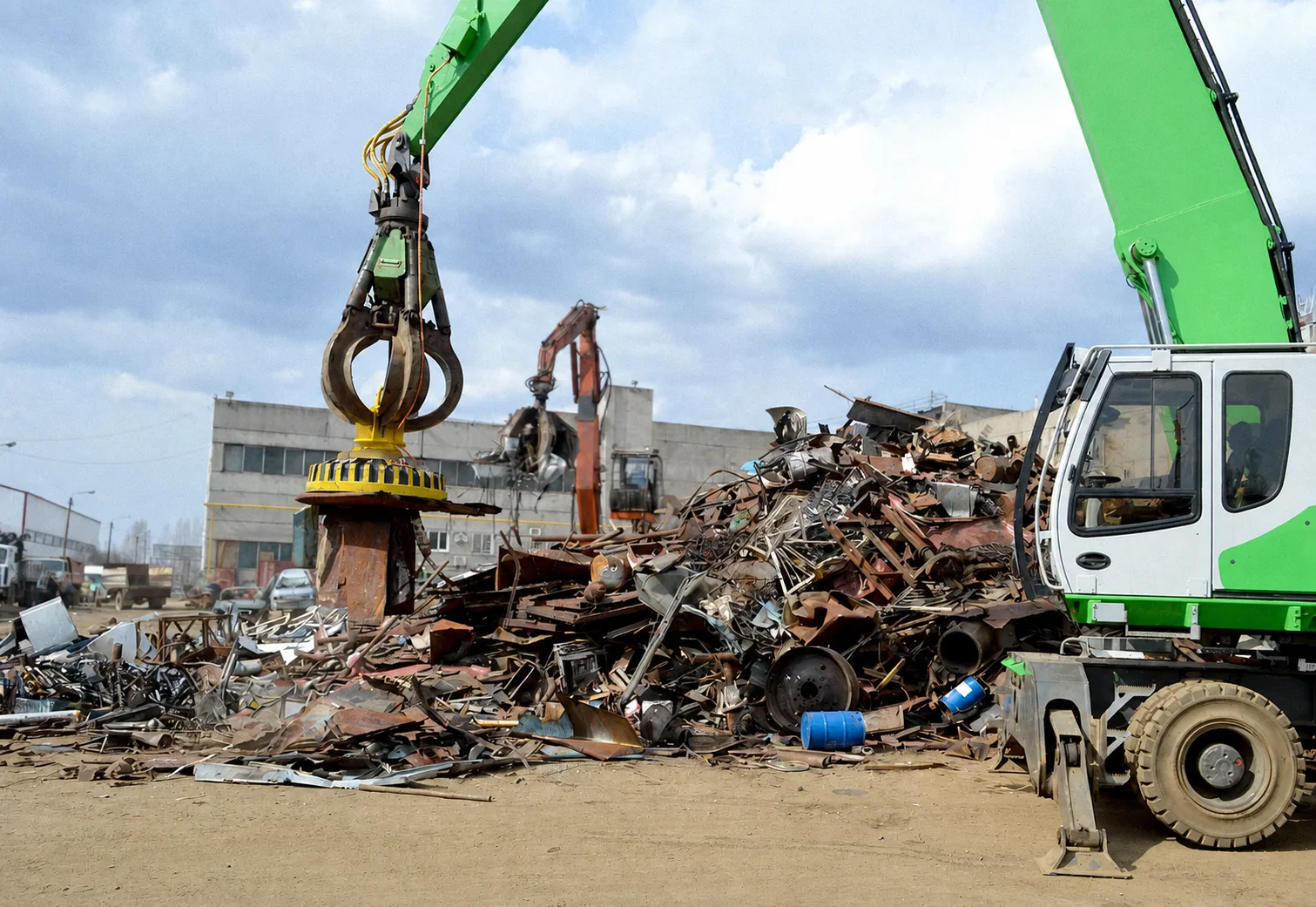

- Магнит за претоварваща машина – с проверка на допустимата маса, генератора, кабела и начина на окачване.

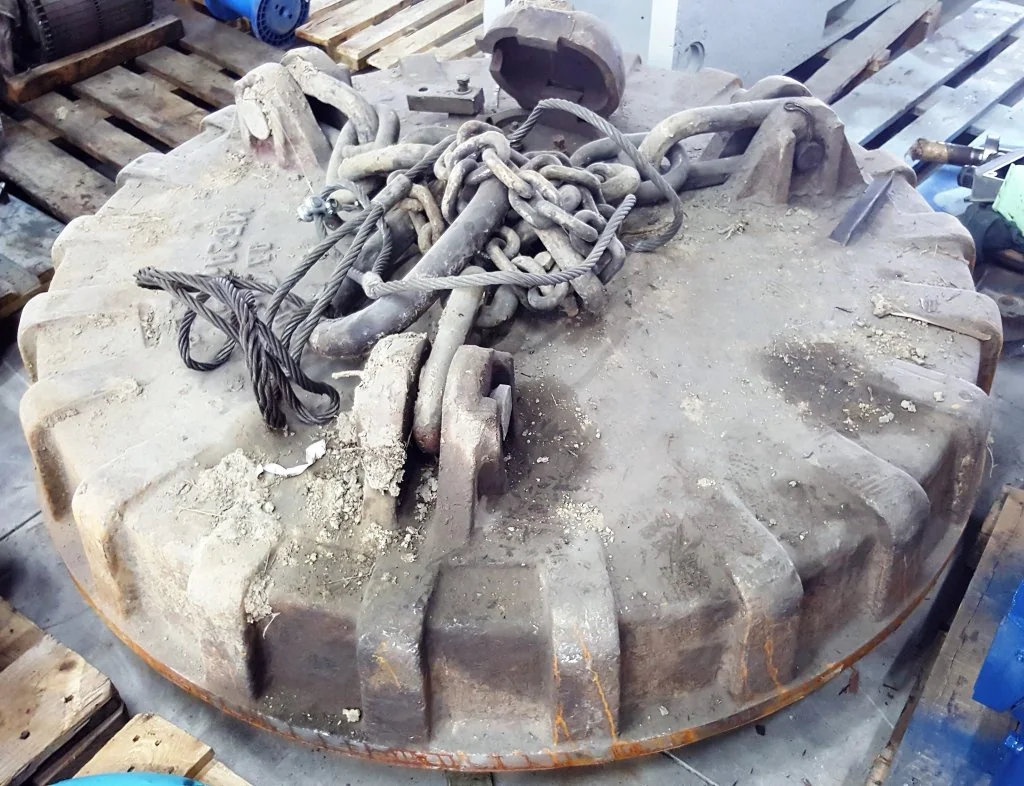

- Ремонт на електромагнит за скрап – след дефектация на корпуса, долната плоча, намотката, изводите и изолацията.
- Магнитна шайба по задание – когато са нужни нестандартни размери, електрически параметри или работен режим.
Как работят електромагнитите за скрап
Товароподемният електромагнит за скрап, наричан още магнитна шайба, е дисков електромагнит за повдигане и преместване на феромагнитни материали чрез кран или претоварваща машина. За разлика от постоянния магнит, магнитното поле се създава от захранвана намотка и товарът се освобождава чрез системата за управление.
Използва се за скрап, стоманени стружки, леярски чугун, плочи и други стоманени товари. Реалният капацитет при насипен скрап е различен от капацитета при плътна плоча, затова данните за материала са задължителни при подбора.
ЕЛИН Инженеринг може да предложи доставка, ремонт или производство по задание. Възможността за складова доставка, срокът и конкретното изпълнение се потвърждават в офертата.

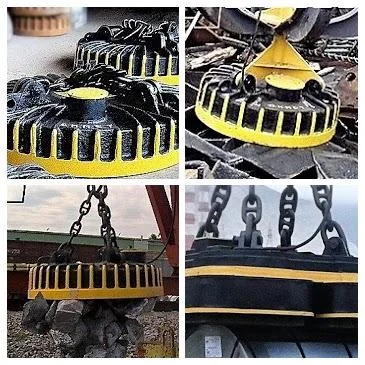

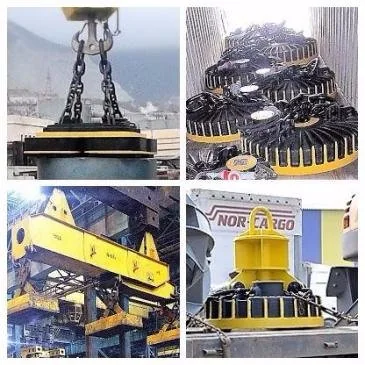

Приложения на магнитите за скрап
- Площадки за скрап – товарене, разтоварване, преместване и сортиране на феромагнитни отпадъци.
- Металообработка – събиране и преместване на стоманени стружки и производствени остатъци.
- Леярни и металургия – работа с чугун, заготовки, плочи и други стоманени товари след проверка на температурата и режима.
- Складове за метали – манипулиране на подходящи феромагнитни товари с краново оборудване.
Видът на товара е решаващ. Една и съща шайба повдига различни количества плочи, тежък скрап, лек скрап, стружки и чугун. Формата и контактната площ влияят пряко върху реалния резултат.
Проверяват се кранът и захранването. Необходими са товароподемност на крана, начин на окачване, допустим диаметър и маса на магнита, налично постояннотоково захранване и нужда от изправител или генератор.
Работният цикъл и температурата не се приемат по подразбиране. Стандартните данни на страницата са за конкретни серии. Работа с горещ материал, под вода или при друг специален режим се предлага само след писмено потвърждение за избраното изпълнение.
Защо капацитетът се променя при различен скрап
Каталожната сила на откъсване не е равна на количеството насипен скрап. При плътна стоманена плоча има голяма и равномерна контактна площ. При нарязан скрап между отделните детайли има въздух, покрития, ръжда и различни посоки на магнитния поток.
Обемната плътност е практичният ориентир. Тежкият компактен скрап обикновено позволява по-голяма маса на един цикъл от лек ламаринен скрап или стружки. Затова към запитването е полезна снимка на материала и ориентировъчна плътност в t/m³, ако е известна.
Машината също поставя граница. Собствената маса на магнита, траверсата, веригите и кабелът се изваждат от допустимия товар на крана. По-голям диаметър не е автоматично по-добро решение, ако машината няма достатъчен полезен товар или електрическа мощност.
Референтен пример: при магнит с диаметър около 1150 mm и собствена маса около 1120 kg ориентирът за един и същ магнит се променя от около 610 kg при компактен тежък скрап с обемна плътност 2,4 t/m³ до около 380 kg при 1,6 t/m³ и около 240 kg при лек скрап с 0,8 t/m³. Това е илюстрация на зависимостта, а не гаранция за конкретен товар.
Как се избира магнит за скрап
- Вид, форма и ориентировъчна плътност на материала в t/m³.
- Необходима товароподемност и типичен обем на една операция.
- Минимална и максимална температура на товара и околната среда.
- Товароподемност на крана, единична или двойна кука и допустима маса на магнита.
- Максимален допустим диаметър и ограничения при монтажа.
- Работен цикъл ED и ориентировъчен брой операции на час.
- Налично захранване, напрежение и нужда от табло, генератор или кабелна макара.
Може да използвате формата за избор на магнит (PDF) и да я изпратите на ЕЛИН Инженеринг.
Цена на магнит за скрап
Цената на електромагнит за скрап зависи от диаметъра, собствената маса, мощността, работния цикъл, вида на намотката и необходимата комплектовка. Съществено значение имат управлението, изправителят или генераторът, кабелната макара, окачването и специалните изисквания за температура или среда. Затова коректна цена може да се даде след получаване на основните данни за товара и машината.
За оферта изпратете снимка на скрапа, желан капацитет на един цикъл, данни за крана или претоварващата машина и наличното захранване чрез формата за контакт.
Размери и товароподемност на магнитите за скрап
Таблиците по-долу са запазени като бърз ориентир за наличните размери и капацитети. Стойностите не са обещание за конкретен насипен товар. Окончателният модел се потвърждава след проверка на материала, плътността, температурата, работния цикъл, захранването и крана.
| Тип | Тегло на магнита | Номинален ток | Мощност | Диаметър | Капацитет на генератора |
| kg | A | kW | mm | kW | |
| ELINng 85 SM | 700 | 18 | 4 | 850 | 5 |
| ELINng 105 SM | 860 | 25 | 6 | 1050 | 8 |
| ELINng 115 SM | 1120 | 31 | 8 | 1150 | 10 |
| ELINng 125 SM | 1400 | 39 | 10 | 1250 | 15 |
| ELINng 135 SM | 1750 | 46 | 11 | 1350 | 15 |
| ELINng 145 SM | 2150 | 52 | 13,2 | 1450 | 15 |
| ELINng 155 SM | 2700 | 61 | 15,4 | 1550 | 20 |
| ELINng 170 SM | 3230 | 72 | 18 | 1700 | 20 |
| ELINng 185 SM | 3800 | 90 | 20 | 1850 | 25 |
| ELINng 200 SM | 4500 | 105 | 23,1 | 2000 | 25 |
| ELINng 185 SMT | 4900 | 104 | 23 | 1850 | 25 |
| ELINng 200 SMT | 5900 | 109 | 24 | 2000 | 30 |
| ELINng 215 SMT | 6500 | 118 | 26 | 2150 | 30 |
Ориентировъчна товароподемност според материала
| Модел | Товароподемност | ||||
| Плочи | Тежък скрап | Лек скрап | Стоманени стружки | Леярски чугун | |
| kg | kg | kg | kg | kg | |
| ELINng 85 SM | 6000 | 390 | 340 | 180 | 460 |
| ELINng 105 SM | 8500 | 450 | 410 | 220 | 540 |
| ELINng 115 SM | 11000 | 580 | 530 | 290 | 700 |
| ELINng 125 SM | 13000 | 660 | 580 | 320 | 810 |
| ELINng 135 SM | 15000 | 830 | 730 | 410 | 1020 |
| ELINng 145 SM | 18000 | 950 | 840 | 480 | 1200 |
| ELINng 155 SM | 20000 | 1170 | 1040 | 600 | 1480 |
| ELINng 170 SM | 27500 | 1500 | 1300 | 710 | 1800 |
| ELINng 185 SM | 33000 | 1670 | 1560 | 840 | 2200 |
| ELINng 200 SM | 37500 | 1980 | 1850 | 990 | 2610 |
| ELINng 185 SMT | 41000 | 2010 | 1910 | 930 | 2700 |
| ELINng 200 SMT | 47000 | 2420 | 2300 | 1120 | 3250 |
| ELINng 215 SMT | 50000 | 2670 | 2540 | 1240 | 3580 |
Запазен е и примерен технически лист за магнит 85SM (PDF). При запитване ще потвърдим актуалните данни за предлагания вариант.
Актуален ориентир за диапазона Ø850-Ø2000 mm
Следващите диапазони помагат за първоначално оразмеряване. Те обединяват няколко размера и не заменят техническия лист на конкретната оферта. Генераторът, изправителят, кабелът и защитите се проверяват като една система.
| Диаметър на магнита | Собствена маса | Консумирана мощност | Ориентир за генератор | Тежък скрап | Лек скрап |
|---|---|---|---|---|---|
| Ø850-Ø1150 mm | 700-1120 kg | 3,90-6,82 kW | 5-10 kW | 350-610 kg | 230-380 kg |
| Ø1250-Ø1550 mm | 1400-2700 kg | 8,58-13,40 kW | 10-15 kW | 850-1510 kg | 540-1000 kg |
| Ø1700-Ø2000 mm | 3230-4500 kg | 15,84-23,10 kW | 20-25 kW | 1740-2670 kg | 1180-1670 kg |
Данните са ориентировъчни за студен феромагнитен материал и приложим работен режим. Температурата, формата на скрапа, остатъчните немагнитни примеси, разстоянието до товара и състоянието на контактната повърхност могат съществено да променят резултата.
Конструкция и ремонт на електромагнити за скрап
Корпусът и долната защитна плоча поемат ударите и износването при работа със скрап. Охлаждането и изолационната система трябва да са съобразени с мощността, ED и температурата, за да се ограничи прегряването и рискът от междунавивково късо съединение.
При описаните варианти намотката е от алуминиев проводник. Материалът на намотката, изолационният клас и допустимата температура се потвърждават по техническия лист на конкретното изпълнение. Твърдение за работа до 650°C не трябва да се прилага към стандартна шайба без отделно потвърждение.
ЕЛИН Инженеринг ремонтира магнитни шайби и може да произведе изпълнение по задание след дефектация или техническо уточнение. За ремонт са полезни снимка на табелката, общи снимки, измервания на намотката, описание на дефекта и наличните кабели и управление.
Какво търсим в конструкцията
- Лят или усилен корпус – поема ударите и предава усилията към точките за окачване.
- Защитна долна плоча – работи в най-абразивната зона и трябва да може да бъде оценена при сервизна проверка.
- Намотка и изолационна система – подбират се според напрежението, тока, ED и допустимото загряване.
- Топлинна бариера и заливъчна система – ограничават пренасянето на топлина и движението на намотката при механични удари.
- Изводи и кабелен вход – трябва да са защитени от опън, усукване, удар и проникване на влага според условията.
Специални изпълнения и ограничения
Съществуват леки и тежки изпълнения за различни кранове, претоварващи машини и товари. По-ниската маса на магнита може да остави повече полезен капацитет за товара, но не трябва да е за сметка на необходимата механична защита и топлинен режим.
Варианти за горещ материал, повишена околна температура, висока влажност или работа под вода се разглеждат като специално изпълнение. Нужни са точни условия, защита, кабели, управление и писмено потвърдени ограничения.
Работен цикъл 75% ED е наличен при част от описаните варианти. Той не се прехвърля автоматично към всеки магнит, изправител или режим. При по-висок ED се проверяват токът, загряването и допустимостта на цялата система.
Монтаж и безопасност
ЕЛИН Инженеринг не извършва монтаж на товароподемни електромагнити за скрап. Монтажът, преустройството и поддържането на повдигателното съоръжение трябва да бъдат извършени от правоспособна фирма с приложимите удостоверения и отговорности.
При необходимост можем да съдействаме с контакт към партньор за монтаж. Конкретният обхват, отговорностите, проверките и документацията се уточняват преди поръчка.
Преди пускане в експлоатация трябва да са проверени окачването, веригите, кабелът, управлението, защитите, заземяването и поведението при отпадане на захранване. Не допускайте хора под повдигнат товар.
Захранване и управление на магнит за скрап
Можем да предложим табло за управление с изправител за магнити с постояннотоково захранване от 10 до 230 VDC и ток до 100 A при 75% ED. Точните граници се проверяват спрямо магнита, мрежата, режима и необходимите защити.
Системата за управление може да включва плавно регулиране, размагнитване и защити срещу късо съединение, прекомерен ток, утечка или прекъсване на кабела според избраното изпълнение. Вижте техническа информация за управлението (PDF).
Електромагнитите могат да се доставят с присъединителен кабел 2,5 m. При мобилна машина може да е необходим генератор, подходящо управление и решение за водене или автоматично навиване на захранващия кабел.
Възможни обхвати на доставката
| Вариант | Подходящ когато | Какво трябва да се провери |
|---|---|---|
| Само магнит | Има налична съвместима електрическа и механична система | Напрежение, ток, ED, управление, кабел, окачване и защити |
| Магнит с управление | Кранът има мрежово захранване, но няма подходящ изправител | Входна мрежа, изходни VDC/A, размагнитване, аварийно поведение |
| Магнит с генератор | Работи на мобилна претоварваща машина | Задвижване на генератора, мощност, обороти, управление и кабелна система |
| Ремонт или производство по задание | Съществуващият магнит е повреден или е нужен нестандартен размер | Дефектация, чертежи, табелка, монтажни размери, режим и материал |
Как протича подборът и офертата
- Входни данни – получаваме снимки, материал, желан капацитет, данни за машината, режима и захранването.
- Техническа проверка – сравняваме полезния товар на машината, собствената маса на магнита, нужната мощност и ограниченията на приложението.
- Уточняване на комплектовката – определяме дали са нужни управление, генератор, кабелна макара, вериги или специално изпълнение.
- Оферта – описваме конкретния вариант, включените компоненти, потвърдените параметри и условията.
- Доставка или ремонт – след поръчка се следи договореният обхват. Монтажът се изпълнява от правоспособна фирма.
Контролен списък при експлоатация
- Проверявайте веригите, свързващите елементи и точките за окачване за деформации и износване.
- Следете кабела и кабелния вход за срязване, притискане, претриване и усукване.
- Оглеждайте долната плоча за пукнатини, пробив, прекомерно износване и следи от прегряване.
- При спад на капацитета сравнете вида на скрапа и контактната повърхност, преди да приемете, че има електрически дефект.
- При необичаен ток, мирис, загряване, прекъсване или повреда в управлението спрете съоръжението и организирайте измерване и дефектация.
- Не променяйте ED, напрежение, защити или логика на размагнитване без проверка на целия комплект.

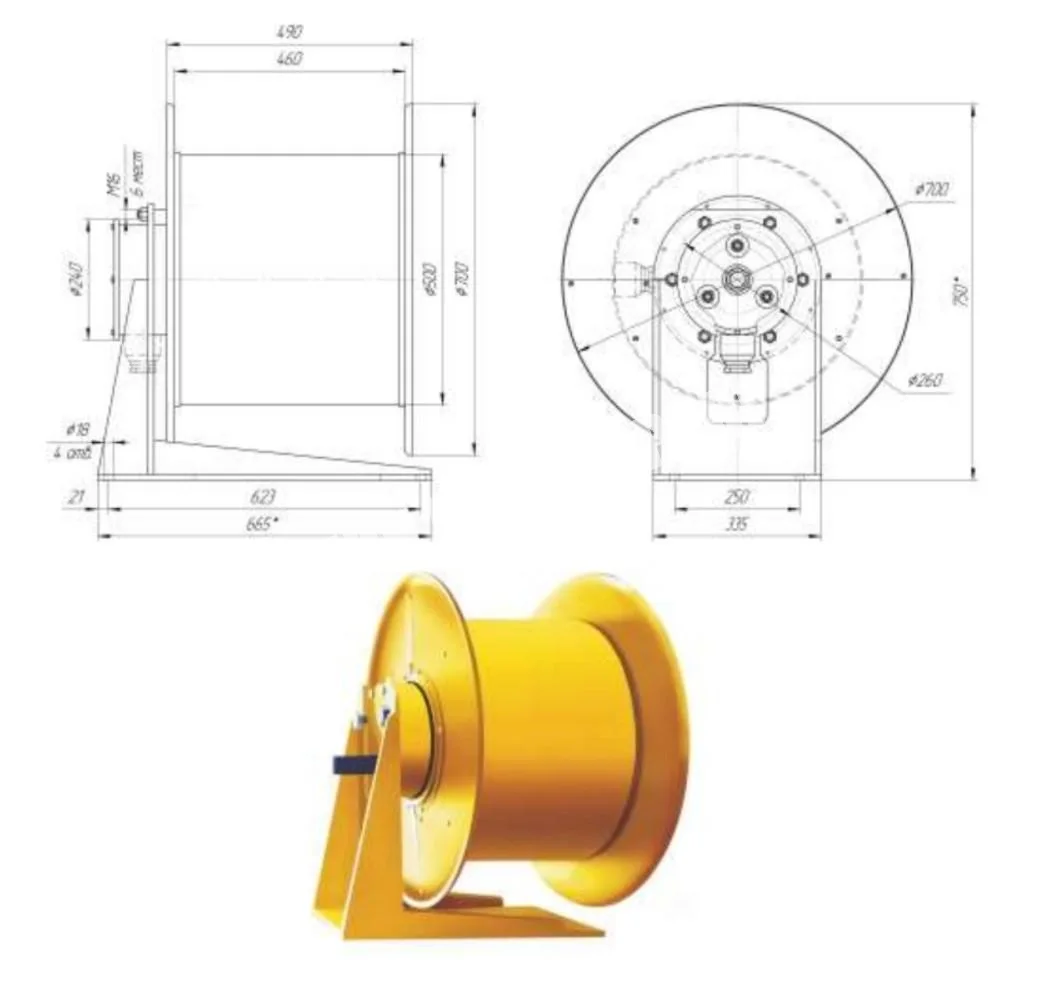

Кабелна макара за автоматично навиване и развиване
Пружинната кабелна макара поддържа фиксирано опъване и автоматично навива или развива кабела при повдигане, спускане и хоризонтално движение на магнита спрямо захранването.
Съществуващият вариант е описан с дължина на кабела от 15 до 25 m, максимална сила на дърпане 25 kg и максимален диаметър на кабела 28 mm. Стойностите се потвърждават за конкретната макара и кабел.
Закрепването към повдигателното съоръжение, маршрутът на кабела, радиусите на огъване и защитата от механични повреди трябва да бъдат проверени от фирмата, която изпълнява монтажа.
Снимки на магнити за скрап и приложения
Галерията и секциите по-горе запазват всички съществуващи продуктови и сервизни изображения. Снимката от площадката е редактирана единствено за премахване на чужд търговски надпис.
Често Задавани Въпроси
Свързани услуги и решения
Вижте още ремонт на електромагнити, електромагнити и други машини и електромагнитни маси.
Нужен ви е магнит за скрап за конкретен товар и машина?
Изпратете данните за материала, крана, режима и захранването. Ще върнем уточняващи въпроси и техническо предложение.
