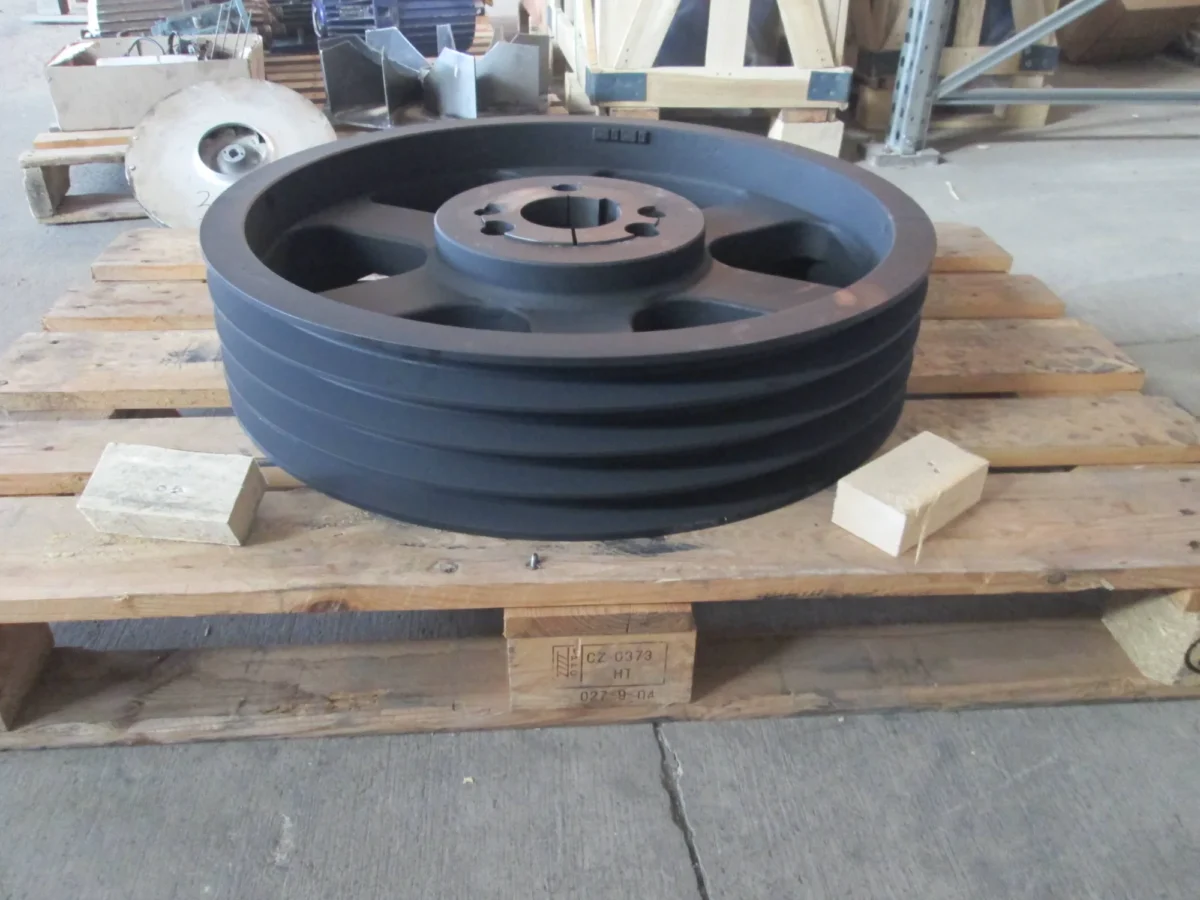

Елин Инженеринг ООД предлагаме ремъчни шайби за електродвигатели.
Съобразете шайбите с ремъците за да спестите пари и да удължите живота им.
Елин Инженеринг ООД предлагаме производство и доставка на всички видове ремъчни шайби за електродвигатели и други машини. Както стандартни според ISO 5294, така и нестандартни по задание на клиента от чугун, стомана или алуминий.
Всички ремъчни шайби, независимо дали се доставят от завода производител или са произведени в гр. Пловдив са балансирани до G6,3 за диаметри <400мм при 1500об./мин, и за диаметри>400 мм при v=30м./сек. Динамичното балансиране е включено в цената.
Превъзходното качество на нашите шайби може значително да удължи живота на ремъка, което помага за намаляване на общите разходи за притежание на вашата машина. Предлагаме голямо разнообразие от шайби, във всички видове профили.
За да опростите избора, използвайте нашия онлайн каталог с описание на всеки тип продукт, преди да се съсредоточите върху конкретни детайли.
Нашите ремъчни шайби имат нанесено специално фосфатното покритие устойчиво на корозия
Как да изберем правилната шайба и ремъци?
Преди години изборът на ремъчна предавка – шайби с ремъци често се свеждал до пресмятането на двата диаметъра на шайбите и избор на значително по-голям брой и по-големи ремъци от необходимото.
Този метод обаче има няколко съществени недостатъка:
- Ниска ефективност на предавката;
- Перзапасяване и от там ненужно оскъпяване;
- Ненужно големи радиални натоварвания върху вала и от там повреди в ел. двигателя като разбит лагер, разбит преден капак или скъсан вал;
- Прекалено големи периферни скорости;
- Шум и вибрации;
- и други
Днес може да се свържете с нашите инженери и специалисти, които да проектират най-добрата НОВА комбинация от шайби и ремъци и по този начин да Ви спестят значителни разходи в бъдеще или може да се свържете с нас и заедно да направим проверка на СЪЩЕСТВУВАЩА ремъчна предавка
Тези консултации и изчисления са безплатни когато закупувате шайбите и ремъците от Елин Инженеринг ООД.
Шайби според типа на вътрешния отвор
С предварително обработен центрови отвор
Шайби според вида и профила на ремъка
В зависимост от профила на ремъка и предназначението си ремъчните шайби се разделят на 3 най-разпространени вида:
За трапецовиден (клинообразен) ремък – SPA (13mm), SPB (17mm), SPC (22mm), SPZ (10mm), D (32mm)
Стандартното серийно производство на тези шайби включва от един до дванадесет канала на шайба. Това е най-разпространеният вид ремъчни шайби, от които се стараем да поддържаме почти цялата гама налични на склад.
Обадете се сега на 031/499-188
За плосък ремък
Плоските ремъчни шайби са важни задвижващи елементи в много области, защото са ефективни, надеждни и прости.
Те са идеални за задвижвания с периодични претоварвания, където със сигурност е желателно краткотрайно приплъзване или за елеватори, които надхвърлят стандартните размери шайби.
За зъбен (синхронизиращ) ремък
Зъбните ремъци се използват до голяма за различни приложения изискващи синхронизация на въртенето на шайбите.
Стараем се да поддържаме на склад зъбно-ремъчни шайби, като за поръчка е необходимо да знаете стъпката, ширината и формата на зъбите. Използваните материали зависят от размера и вида на шайбите:
- чугун EN-GJL-250 UNI EN 1561
- стомана C45 E UNI EN 10083-1
- Алуминий 6082 T6 UNI 9006/4
По-голяма част от синхронизиращите шайби (timing belt pulleys) се доставят с малък предварителен отвор, така че да могат да се обработват според изискванията на клиента.
Също така за най-често срещаните модели предлагаме и зъбно-ремъчни шайби с отвор за Конусни втулки
По-долу е списък с видовете зъбно-ремъчни шайби, които предлагаме
MXL 025 (предварително обработено)
XL 037 (предварително обработено))
L 050 (предварително обработено или конусовидни)
L 075 (предварително обработени или конусовидни)
L 100 (предварително обработени или конусовидни)
H 075 (предварително обработени)
H 100 (предварително пробити или конусовидни)
H 150 (предварително обработени или конусовидни)
H 200 (предварително обработени или конусовидни)
H 300 (предварително обработени или конусовидни)
XH 200 (предварително пробити или конусовидни)
XH 300 (предварително пробити или конусовидни)
XH 400 (предварително пробити или конусовидни)
XXH 200 (предварително обработени)
XXH 300 (предварително обработени)
XXH 400 (предварително обработени)
XXH 500 (предварително обработени)
T 2,5 (предварително пробит)
T 5-21 (предварително обработени)
T 5-27 (предварително обработени)
T 5-36 (предварително обработени)
T 10-31 (предварително обработени)
T 10-40 (предварително пробит)
T 10-47 (предварително обработени)
T 10-66 (предварително обработени)
T 20-53 (предварително обработени)
T 20-71 (предварително обработени)
T 20-123 (предварително обработени)
AT 5-21 (предварително разпробит)
AT 5-27 (предварително разпробит)
AT 5-36 (предварително разпробит)
В 10-31 (предварително разпробит)
В 10-40 (предварително разпробит)
AT 10-47 (предварително разпробит)
AT 10-66 (предварително разпробит)
HTD 3M-06 (предварително разработен)
HTD 3M-09 (предварително разработен)
HTD 3M-15 (предварително продупчен)
HTD 5M-09 (предварително разработен)
HTD 5M-15 (предварително пробити или конусовидни)
HTD 5M-25 (предварително продупчен)
HTD 8M-20 (предварително пробити или конусовидни)
HTD 8M-30 (предварително пробити или конусовидни)
HTD 8M-50 (предварително пробити или конусовидни)
HTD 8M-85 (предварително пробити или конусовидни)
HTD 14M-40 (предварително пробити или конусовидни)
HTD 14M-55 (предварително пробити или конусовидни)
HTD 14M-85 (предварително пробити или конусовидни)
HTD 14M-115 (предварително пробити или конусовидни)
HTD 14M-170 (предварително пробити или конусовидни)
HTD 20M-115 (предварително пробит)
HTD 20M-170 (предварително пробит)
HTD 20M-230 (предварително пробит)
HTD 20M-290 (предварително пробит)
HTD 20M-340 (предварително пробит)
Ремъчна шайба 1250 x 10 SPC
| Работен диаметър (PD) | 1250 | mm |
| Брой ремъци (ремъчни канали) | 10 | |
| Вид на ремъка | SPC (22mm) | |
| Конусна втулка | 5050 | |
| Минимален диаметър на вала | 70 | mm |
| Максимален диаметър на вала | 125 | mm |
| Външен диаметър на шайбата (OD) | 1259.6 | mm |
| Широчина на шайбата (F) | 264 | mm |
| Широчина работна 1 (L) | 127 | mm |
| Широчина работна 2 (K) | 68.5 | mm |
| Дълбочина на главината (M) | 68.5 | mm |
| Диаметър на главината (H) | 245 | mm |
| Размер (G) | 1187 | mm |
| Тегло | 300 | кг |
Ремъчна шайба с диаметър 1250 и 10 ремъка SPC (22mm).
Отливката е изработена от чугун (EN-GJL-200 UNI EN 1561), след което се обработва на струг с програмно управление, гарантиращ прецизност и точност съгласно стандартите на DIN и ISO за ремъчни предавки.
Задължително нашите шайби преминават термична обработка и фосфатизация. Така полученото защитно фосфатно покритие осигурява много по-надеждна и дългосрочна работа на ремъчните канали и на шайбата, като същевремено подобрява механичните ѝ свойства и устойчивостта към корозия.
Последния процес, през който минават нашите ремъчни шайби е динамичното балансиране. Когато шайбата е балансирана, това предпазва вала и машината, на която е монитрана шайбата от вибрации и шум.
Фирмата ни предлага изчисляване на ремъчни предавки, използвайки модерен софтуер. Само така може да бъдете сигурни, че сте взели предвид всички фактори като коефициент на запас, периферна скорост на ремъците, начин на псукане и други
