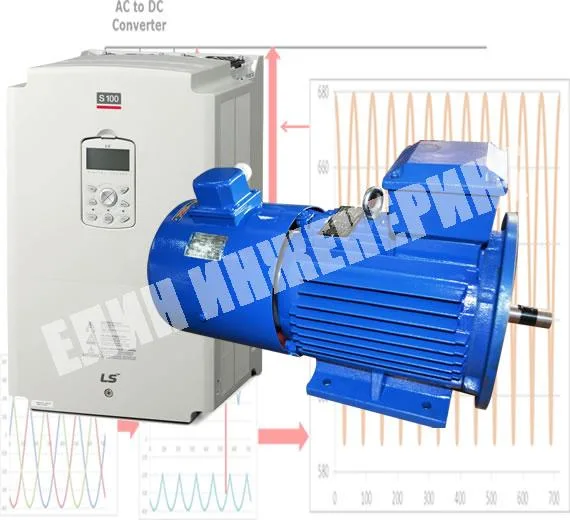

Двигателят за честотен регулатор не се избира само по киловати и обороти от табелката. Регулаторът променя честотата, напрежението и формата на захранването, а това влияе едновременно върху момента, охлаждането, изолацията, лагерите и механичната скорост. Надеждното решение започва от работните точки на машината и завършва с проверка на цялото електрозадвижване.

Краткият инженерен отговор: стандартен трифазен двигател понякога може да работи с инвертор, но само след проверка на режима. При продължителен висок момент на ниски обороти, широк скоростен диапазон, висока механична скорост, дълъг моторен кабел, чувствителна изолация или риск от лагерни токове може да е необходимо специално VFD изпълнение или допълнително оборудване.

В оценката участват и захранващата мрежа, необходимото спиране, възможното връщане на енергия, редукторът и управляващата система. Така се избягва ситуация, в която отделните компоненти са правилни по каталог, но задвижването не покрива реалния технологичен цикъл.

Подготвено от ЕЛИН Инженеринг за инженери, технолози и снабдители, които трябва да сравнят нов двигател, преоборудване или цялостна замяна на задвижване.

Може ли съществуващият двигател да остане

Работна ситуация	Какво се проверява	Възможно решение
Работа близо до номиналната скорост и лек променлив товар	Ток, температура, изолация, кабел и допустим диапазон от производителя	Съществуващият двигател може да е приложим след техническа проверка
Продължителен момент при ниски обороти	Топлинен запас при намален въздушен поток	Двигател с независимо охлаждане или друго потвърдено оразмеряване
Работа над базовата честота	Намаляващ момент, максимални механични обороти, лагеруване и баланс	Двигател и предавка, проверени за целия скоростен диапазон
Дълъг кабел или бързи PWM фронтове	Изолационно натоварване, отражения и изисквания на регулатора	Подходяща изолация и изходно решение
Повтарящи се лагерни повреди	Лагерно напрежение, заземяване и възможни токови пътища	Електроизолиран лагер, заземителен пръстен или комбинирана схема
Точна скорост, позиция или висок момент при много ниска скорост	Режим на управление, динамика и интерфейс на регулатора	Електродвигател с енкодер

Тази таблица е предварителен филтър, не окончателно оразмеряване. Не съществува една универсална граница за кабел, честота или мощност, която да е валидна за всички двигатели и регулатори. Решението се съпоставя с документацията на конкретните устройства.

Подбор на цялото задвижване в шест стъпки

1. Работна задача. Определят се механизмът, производителността, необходимите обороти, посоките и времето за ускоряване или спиране.
2. Момент и мощност. Проверяват се всички продължителни и кратковременни работни точки, а не само една номинална стойност.
3. Двигател. Съпоставят се напрежение, свързване, режим, монтаж, защита, температура, надморска височина и допустими механични обороти.
4. Честотен регулатор. Избира се по ток, претоварване, тип товар, управление, спиране, обратна връзка и условия в таблото.
5. Допълнителни мерки. Оценяват се независимо охлаждане, енкодер, моторен кабел, филтри, изолация, заземяване и лагерна защита.
6. Проверка като система. Двигателят, регулаторът, кабелът, предавката и работната машина трябва да са съвместими във всички режими.

Как товарът променя избора

Приложение	Характер на товара	Критични проверки
Помпа	Често променлив момент, но зависи от системната крива и работната точка	Минимален дебит, кавитация, обороти, охлаждане и реална консумация
Вентилатор	Често променлив момент	Диапазон, критични скорости, вибрации, баланс и аеродинамично натоварване
Конвейер	Обикновено постоянен момент	Пуск под товар, минимална скорост, ускорение, редуктор и термично натоварване
Миксер или бъркалка	Постоянен или силно променлив момент	Вискозитет, пусков момент, претоварване и работа при ниска скорост
Подемна машина	Висок момент и регенеративни режими	Спирачка, задържане, обратна връзка, спирачен резистор и безопасност
Позициониране и синхронизация	Висока динамика и точност	Енкодер, управление със затворен контур, инерция и механични хлабини

При помпи и вентилатори намаляването на скоростта често намалява необходимата мощност, но конкретният резултат зависи от машината и системата. При конвейери, миксери и подемни механизми моментът може да остане висок при ниски обороти, което прави топлинната проверка на двигателя задължителна.

Работа под и над базовата честота

Под базовата честота регулаторът управлява напрежението и честотата, но стандартният вентилатор на двигателя се върти по-бавно. Ако процесът изисква продължителен висок момент, намаленият въздушен поток може да ограничи допустимия товар. Тогава се проверява комплектован двигател с IC 416 или комплект за преоборудване.

Над базовата честота обикновено се навлиза в област на отслабване на полето и наличният момент може да намалява. Едновременно с това се повишават механичните обороти на ротора, лагерите, съединителя, шайбата или редуктора. Максималната честота в регулатора не е автоматично допустима механична скорост за машината.

PWM, изолация, моторен кабел и филтри

Изходното напрежение на честотния регулатор се формира от PWM импулси, а не от идеална синусоида. Времето на нарастване, напрежението на DC шината, типът и дължината на кабела влияят върху натоварването в клемите и намотката на двигателя. Затова изолационната система за работа с честотен регулатор се проверява за конкретната комбинация.

Елемент	Основна задача	Важно ограничение
Моторен реактор	Ограничава определени токови и напрежителни ефекти според схемата	Не е универсален заместител на всички видове филтри
dU/dt филтър	Намалява стръмността на фронтовете и напрежителното натоварване	Подбира се по регулатор, ток, честота и кабел
Синусоиден филтър	Приближава напрежението към синусоидална форма	Има собствени загуби и ограничения и трябва да е разрешен за регулатора
EMC/RFI филтър	Ограничава електромагнитните смущения	Не трябва автоматично да се приема като защита на моторната изолация

Правилният екраниран кабел, 360-градусовото свързване на екрана и доброто изравняване на потенциалите са част от системата. Конкретното изпълнение се съобразява с ръководствата на двигателя и регулатора и с приложимите EMC изисквания.

Лагерни токове и защита на вала

Общорежимните напрежения и високочестотните токови пътища могат да създадат разряди през лагерния контакт. Рискът зависи от двигателя, регулатора, кабела, заземяването, съединителя и задвижваната машина. Симптомите могат да включват кратери, набраздяване, шум и преждевременна повреда, но дефектът не се определя само по снимка.

Заземителният пръстен за вал осигурява контролиран проводим път към корпуса. Електроизолираният лагер прекъсва определен токов път. При част от задвижванията се използва комбинация, но позицията се определя след оценка на цялата лагерна и заземителна схема.

Енкодер и режим на управление

V/f управлението е подходящо за по-прости задачи, а векторното управление без датчик може да даде по-добър контрол на момента в приложимия диапазон. Когато процесът изисква точна скорост, позициониране, синхронизация или висок момент при много ниска скорост, може да е необходим електродвигател с енкодер и съвместим вход на регулатора.

Енкодерът не компенсира неправилно оразмерен мотор, недостатъчно охлаждане или механични хлабини. Проверяват се типът на сигнала, захранването, резолюцията, монтажът, защитата на кабела и поддържаните интерфейси.

Решения за двигатели с инверторно управление

Нов комплектован двигател или преоборудване

Подход	Предимства	Какво трябва да се провери
Нов VFD двигател	Конструкцията и опциите се задават според приложението още при поръчката	Работни точки, монтаж, охлаждане, енкодер, лагери и изолация
Преоборудване на наличен двигател	Запазва се съществуващата механична база, когато моторът е подходящ	Състояние, топлинен запас, вал, лагерни щитове, място и икономическа целесъобразност
Замяна на старо задвижване	Позволява съвместяване на мотор, регулатор и управление	Размери, предавка, процес, автоматизация и нужните защитни функции

ЕЛИН Инженеринг може да подбере и достави нов електродвигател, честотен регулатор, независимо охлаждане, енкодер, електроизолиран лагер, заземителен пръстен и приложими допълнителни компоненти. Офертата се изготвя по техническите данни на конкретната машина, без да се обещава универсална конфигурация.

Данни за техническо запитване

• ясна снимка на табелката на двигателя и данни за съществуващия регулатор;
• описание на механизма и необходимия диапазон на оборотите;
• момент, мощност или производителност във важните работни точки;
• продължителност на работа, пускове, спирания и време за ускорение;
• захранващо напрежение, модел на регулатора, тип и дължина на моторния кабел;
• монтажно изпълнение, размери на вала, съединител, редуктор или шайба;
• околна температура, надморска височина, прах, влага и степен на защита;
• необходимост от спирачка, енкодер, независимо охлаждане или лагерна защита;

Техническа основа

Подборът следва принципите за работа на електрически машини с преобразувателно захранване от IEC 60034-17 и IEC 60034-25, NEMA MG 1 Part 31 и инструкциите на конкретните производители. За пример на първична техническа документация вижте ABB Low Voltage Motors manual и NEMA MG 1 Part 31. Конкретните таблици в тези документи се прилагат само към описаните от тях двигатели и регулатори.
