Изберете компенсационен пръстен според мястото на монтаж

При избор на компенсационни пръстени за лагери първо определете дали лагерът се закрепва в корпус или върху вал. Пръстенът е пружинна метална лента с вълни. Тя компенсира разликите в размерите между два детайла и създава сглобка със стегнатост. Не замества зегерен пръстен за аксиално осигуряване.

Монтаж и технически ограничения

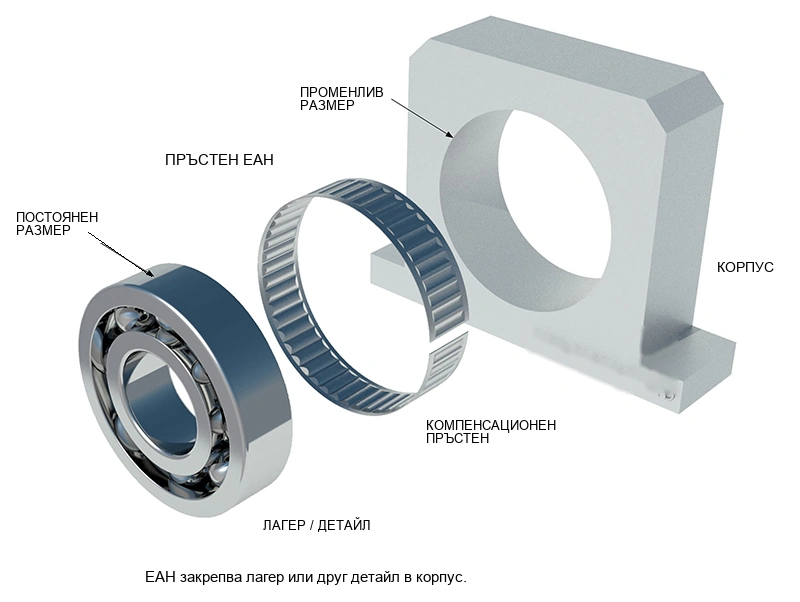

• ЕАН: поставете пръстена в отвора на корпуса с гладката страна навън. Впресовайте лагера перпендикулярно на отвора.

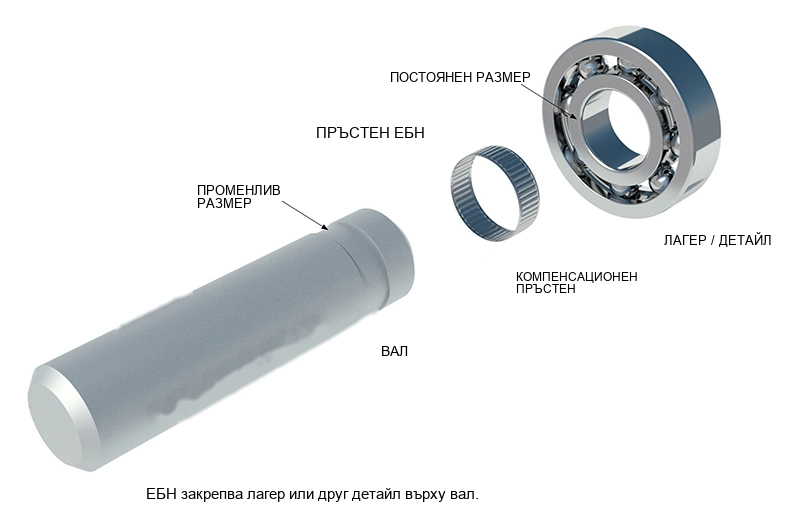

• ЕБН: поставете пръстена върху вала с гладката страна навътре. След това впресовайте вала с пръстена в отвора на лагера или детайла.

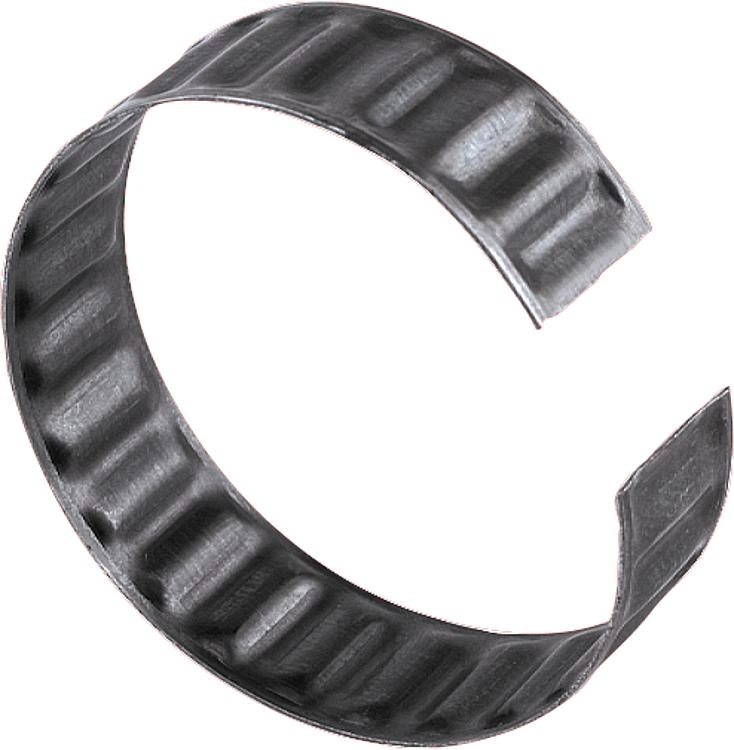

• Вълните осигуряват стегнатост и компенсират разликите в размерите. При превишаване на предавания момент сглобката може да приплъзне. Стойностите за момент са ориентировъчни и зависят от материалите.
• Пръстените може да са от пружинна или неръждаема стомана AISI 301. Посочените в каталога температурни граници са до 120 °C за въглеродна стомана и до 250 °C за неръждаема. Материалът на конкретния модел се потвърждава преди поръчка.
• При няколко пръстена последователно са нужни разделящи буртове, за да не се приплъзват един върху друг. Такъв монтаж се проверява отделно.

Как се четат таблиците

Таблиците се отварят с натискане на жълтата лента под всеки чертеж. Натиснете лентата отново, за да скриете таблицата. На телефон може да плъзнете таблицата леко наляво, за да видите последната колона.

Ø е номиналният диаметър на закрепвания детайл, b е ширината на пръстена, M е справочният предаван въртящ момент в Nm, а P е допустимото радиално натоварване в N. Посадъчните размери са диапазони в mm. Стойностите не заместват проверката на реалните детайли и условията на работа. * означава размер, намерен само в каталог 2024, който се потвърждава при запитване.

Размери ЕАН – в корпус

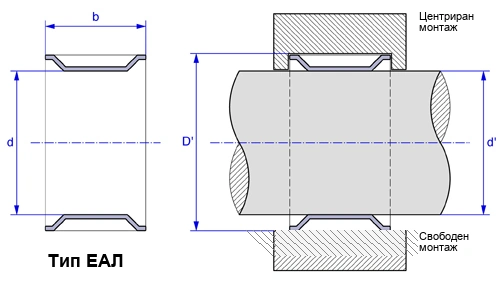

Намерете външния диаметър на лагера и ширината b. Чертежът показва кои размери да проверите. Отворът на корпуса е в отделната таблица.

Натиснете, за да видите таблицата: 150 модела ЕАН, Ø 4-150 mm

Модел	Ø mm	b mm	M Nm	P N
ЕАН04-506	4	6	0,15	80
ЕАН04-508	4	8	0,25	90
ЕАН04-510	4	10	0,35	95
ЕАН05-505	5	5	0,45	100
ЕАН05-508	5	8	0,66	160
ЕАН05-512	5	12	1,25	250
ЕАН06-506	6	6	0,45	133
ЕАН06-508	6	8	0,75	240
ЕАН06-510	6	10	1	290
ЕАН06-515	6	15	1,2	300
ЕАН08-506	8	6	1	240
ЕАН08-508	8	8	1,45	360
ЕАН08-512	8	12	2	580
ЕАН08-514	8	14	2,1	600
ЕАН10-504	10	4	0,95	480
ЕАН10-506	10	6	2,3	850
ЕАН10-508	10	8	2,5	1020
ЕАН10-510	10	10	3	1220
ЕАН10-512	10	12	3,5	1650
ЕАН10-514	10	14	4	2050
ЕАН10-518	10	18	4,5	2500
ЕАН12-504	12	4	1,6	720
ЕАН12-506	12	6	3	1200
ЕАН12-510	12	10	4	1825
ЕАН12-512	12	12	6	2400
ЕАН12-516	12	16	8	3025
ЕАН12-518	12	18	9	3350
ЕАН14-508	14	8	5	1800
ЕАН14-512	14	12	7	2410
ЕАН14-514	14	14	9	2750
ЕАН15-508	15	8	5,5	1825
ЕАН15-512	15	12	7,5	2500
ЕАН15-514	15	14	11	2975
ЕАН15-522	15	22	14	3500
ЕАН16-505	16	5	4	1100
ЕАН16-508	16	8	7	1900
ЕАН16-510	16	10	8	2275
ЕАН16-512	16	12	9	2800
ЕАН16-516	16	16	14	3650
ЕАН16-520 *	16	20	16	4300
ЕАН16-522	16	22	17	4500
ЕАН18-506	18	6	6,5	1300
ЕАН18-510	18	10	11	2450
ЕАН18-516	18	16	17	4100
ЕАН19-506	19	6	7	1875
ЕАН19-510 *	19	10	12	2950
ЕАН19-516	19	16	21	4450
ЕАН20-512	20	12	18	3650
ЕАН20-514	20	14	22	4300
ЕАН20-516	20	16	24	4900
ЕАН20-520	20	20	30	6100
ЕАН20-526	20	26	34	7250
ЕАН22-505	22	5	12	1650
ЕАН22-507	22	7	16	2450
ЕАН22-510	22	10	18	3525
ЕАН22-516	22	16	30	5450
ЕАН22-520	22	20	35	7000
ЕАН22-522	22	22	38	8200
ЕАН24-506	24	6	17	2320
ЕАН24-507	24	7	18	2715
ЕАН24-512	24	12	29	5550
ЕАН24-516	24	16	32	7800
ЕАН24-520	24	20	45	9000
ЕАН25-510	25	10	24	4300
ЕАН25-516	25	16	35	7800
ЕАН25-520	25	20	47	9000
ЕАН26-508	26	8	21	3425
ЕАН26-510	26	10	26	4500
ЕАН26-512	26	12	31	5600
ЕАН26-516	26	16	43	8250
ЕАН26-520	26	20	52	9600
ЕАН28-508	28	8	27	4000
ЕАН28-510	28	10	30	4700
ЕАН28-512	28	12	39	6250
ЕАН28-514	28	14	45	7250
ЕАН28-520	28	20	55	9050
ЕАН28-530	28	30	92	15250
ЕАН30-508	30	8	28	4100
ЕАН30-512	30	12	40	5700
ЕАН30-516	30	16	50	8065
ЕАН30-530	30	30	95	15500
ЕАН32-508	32	8	30	3000
ЕАН32-510	32	10	35	3200
ЕАН32-514	32	14	50	4200
ЕАН32-530	32	30	115	18000
ЕАН35-506	35	6	32	2900
ЕАН35-510	35	10	43	3350
ЕАН35-514	35	14	58	5000
ЕАН35-516	35	16	70	8200
ЕАН35-530	35	30	145	9200
ЕАН40-508	40	8	54	2800
ЕАН40-510	40	10	62	3300
ЕАН40-512	40	12	72	4450
ЕАН40-516	40	16	91	6230
ЕАН40-520	40	20	125	8450
ЕАН40-530	40	30	180	12000
ЕАН42-512	42	12	75	4900
ЕАН42-520 *	42	20	130	8500
ЕАН42-530	42	30	225	13250
ЕАН45-512	45	12	90	6000
ЕАН45-520	45	20	165	8700
ЕАН47-506	47	6	65	2450
ЕАН47-508	47	8	76	2850
ЕАН47-514	47	14	117	6230
ЕАН47-518	47	18	175	8300
ЕАН47-520	47	20	210	8450
ЕАН47-522	47	22	235	10750
ЕАН50-515	50	15	157	6600
ЕАН50-520	50	20	215	10100
ЕАН52-508	52	8	100	3200
ЕАН52-515	52	15	165	7120
ЕАН52-520	52	20	225	10300
ЕАН55-512	55	12	156	5550
ЕАН55-515	55	15	210	7565
ЕАН55-520	55	20	260	10750
ЕАН60-515	60	15	280	8800
ЕАН60-525	60	25	475	15500
ЕАН62-509	62	9	200	4700
ЕАН62-510	62	10	215	5300
ЕАН62-515	62	15	290	8450
ЕАН62-520	62	20	405	12000
ЕАН65-525	65	25	520	14900
ЕАН68-515	68	15	360	11000
ЕАН70-525	70	25	550	16900
ЕАН72-510	72	10	230	6000
ЕАН72-517	72	17	420	13000
ЕАН72-519	72	19	470	14500
ЕАН72-520	72	20	490	15000
ЕАН75-516	75	16	520	13000
ЕАН75-520	75	20	600	15000
ЕАН80-512	80	12	280	11000
ЕАН80-516 *	80	16	520	14500
ЕАН80-518	80	18	580	16000
ЕАН80-520	80	20	630	16800
ЕАН80-521	80	21	650	17500
ЕАН85-519	85	19	700	17000
ЕАН90-515	90	15	560	14000
ЕАН90-520	90	20	770	18000
ЕАН90-523	90	23	870	21000
ЕАН100-520	100	20	1150	23500
ЕАН100-525	100	25	1300	25000
ЕАН107-512	107	12	1400	26500
ЕАН110-525	110	25	1650	30000
ЕАН110-527 *	110	27	1700	31000
ЕАН115-512	115	12	1450	26500
ЕАН125-515	125	15	1550	26500
ЕАН130-525	130	25	1600	27000
ЕАН132-512	132	12	1500	26500
ЕАН140-524	140	24	1800	32000
ЕАН150-516	150	16	2400	36000

Натиснете, за да видите таблицата: Посадъчни отвори за ЕАН – всички диаметри

Номинален Ø mm	Отвор D' за лагер mm	Отвор D' за момент mm
4	4,93 до 4,95	4,82 до 4,86
5	5,93 до 5,95	5,82 до 5,86
6	6,93 до 6,985	6,82 до 6,86
8	9,41 до 9,48	9,23 до 9,30
10	11,41 до 11,48	11,23 до 11,30
12	13,41 до 13,48	13,23 до 13,30
14	15,41 до 15,48	15,23 до 15,30
15	16,41 до 16,48	16,23 до 16,30
16	17,41 до 17,48	17,23 до 17,30
18	19,89 до 19,98	за потвърждение
19	20,89 до 20,98	20,67 до 20,75
20	21,89 до 21,98	21,67 до 21,75
22	23,89 до 23,98	23,67 до 23,75
24	25,89 до 25,98	25,67 до 25,75
25	26,89 до 26,98	26,67 до 26,75
26	27,89 до 27,98	27,67 до 27,75
28	29,89 до 29,98	29,67 до 29,75
30	31,89 до 31,98	31,67 до 31,725
32	33,89 до 33,98	33,67 до 33,75
35	36,89 до 36,98	36,67 до 36,75
40	41,89 до 41,98	41,67 до 41,75
42	43,89 до 43,98	43,67 до 43,75
45	46,89 до 46,98	46,67 до 46,75
47	48,89 до 48,98	48,67 до 48,75
50	52,35 до 52,47	52,03 до 52,15
52	54,35 до 54,47	54,03 до 54,15
55	57,35 до 57,47	57,03 до 57,15
60	62,35 до 62,47	62,03 до 62,15
62	64,35 до 64,47	64,03 до 64,15
65	67,35 до 67,47	67,03 до 67,15
68	70,35 до 70,47	70,03 до 70,15
70	72,35 до 72,47	72,03 до 72,15
72	74,35 до 74,47	74,03 до 74,15
75	77,35 до 77,47	77,03 до 77,15
80	82,35 до 82,47	82,03 до 82,15
85	87,82 до 87,96	87,42 до 87,56
90	92,82 до 92,96	92,42 до 92,56
100	102,82 до 102,96	102,42 до 102,56
107	109,82 до 109,96	109,42 до 109,56
110	112,82 до 112,96	112,42 до 112,56
115	117,82 до 117,96	117,42 до 117,56
125	128,80 до 128,96	128,42 до 128,48
130	133,80 до 133,96	133,32 до 133,48
132	135,80 до 135,96	135,32 до 135,48
140	143,80 до 143,96	143,32 до 143,48
150	153,80 до 153,96	153,32 до 153,48

За Ø 18 mm диапазонът за предаване на момент в източниците е противоречив и се уточнява по запитване.

Размери ЕБН – върху вал

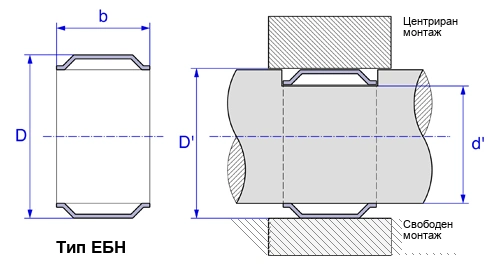

Намерете вътрешния диаметър на лагера и ширината b. Чертежът показва кои размери да проверите. Диаметърът на вала е в отделната таблица.

Натиснете, за да видите таблицата: 144 модела ЕБН, Ø 5-140 mm

Модел	Ø mm	b mm	M Nm	P N
ЕБН05-505	5	5	0,17	180
ЕБН05-506	5	6	0,22	225
ЕБН05-508	5	8	0,35	260
ЕБН05-510	5	10	0,5	310
ЕБН06-506	6	6	0,33	380
ЕБН06-508	6	8	0,45	575
ЕБН06-510	6	10	0,9	690
ЕБН06-512	6	12	1,25	940
ЕБН08-505	8	5	0,45	550
ЕБН08-507	8	7	0,68	780
ЕБН08-508	8	8	0,8	910
ЕБН08-510	8	10	1	1125
ЕБН08-514	8	14	1,3	1400
ЕБН09-508	9	8	0,85	1070
ЕБН10-506	10	6	1,8	950
ЕБН10-510	10	10	3	1275
ЕБН10-512	10	12	3,6	1650
ЕБН10-514	10	14	3,9	2000
ЕБН10-516	10	16	4,5	2100
ЕБН11-508	11	8	2,5	1250
ЕБН11-510	11	10	4	1400
ЕБН11-514	11	14	5,5	1680
ЕБН12-506	12	6	2,2	1075
ЕБН12-508	12	8	3,2	1300
ЕБН12-510	12	10	4,5	1560
ЕБН12-512	12	12	5,3	2100
ЕБН12-514	12	14	6,1	2400
ЕБН12-518	12	18	7,9	3075
ЕБН13-508	13	8	4	1650
ЕБН13-510	13	10	4,75	1800
ЕБН13-512	13	12	5,6	2300
ЕБН13-515	13	15	7,2	3000
ЕБН14-508	14	8	4,2	1825
ЕБН14-510	14	10	4,9	2000
ЕБН14-514	14	14	5,6	3300
ЕБН14-520	14	20	8	4000
ЕБН15-506	15	6	3,7	1200
ЕБН15-508	15	8	3,9	1600
ЕБН15-510	15	10	4,8	2025
ЕБН15-512	15	12	6,8	2650
ЕБН15-514	15	14	за потвърждение	за потвърждение
ЕБН15-516	15	16	11	3400
ЕБН15-519	15	19	12,5	3900
ЕБН16-510	16	10	7	2600
ЕБН16-514	16	14	10,5	3100
ЕБН16-516	16	16	12	3500
ЕБН16-520	16	20	15	4010
ЕБН17-506	17	6	3,9	1500
ЕБН17-508	17	8	4,8	1800
ЕБН17-510	17	10	8	2650
ЕБН17-512	17	12	10	2800
ЕБН17-514	17	14	12	3200
ЕБН17-516	17	16	14	3650
ЕБН17-522 *	17	22	19	5200
ЕБН18-510	18	10	9	2650
ЕБН18-512 *	18	12	11	3075
ЕБН18-516	18	16	15	3900
ЕБН18-522	18	22	21	5600
ЕБН19-510	19	10	10	2800
ЕБН19-519	19	19	19	4900
ЕБН19-522	19	22	22	6000
ЕБН20-506	20	6	7	1600
ЕБН20-507	20	7	8	1800
ЕБН20-508	20	8	9	2200
ЕБН20-510	20	10	12	2900
ЕБН20-512	20	12	15	3750
ЕБН20-514	20	14	18	4600
ЕБН20-515	20	15	19	5200
ЕБН20-518	20	18	23	5900
ЕБН20-520	20	20	25	6850
ЕБН20-522	20	22	28	7700
ЕБН22-512	22	12	18	4450
ЕБН22-515	22	15	26	5550
ЕБН22-522	22	22	33	8250
ЕБН24-515	24	15	30	5950
ЕБН24-522	24	22	40	9000
ЕБН24-524	24	24	48	10200
ЕБН25-508	25	8	15	3000
ЕБН25-510	25	10	за потвърждение	за потвърждение
ЕБН25-512	25	12	22	4900
ЕБН25-514 *	25	14	27	6050
ЕБН25-515	25	15	28	6450
ЕБН25-518	25	18	38	7200
ЕБН25-520	25	20	41	7575
ЕБН25-521	25	21	43	7700
ЕБН25-525	25	25	53	10600
ЕБН28-512	28	12	30	5750
ЕБН28-520	28	20	53	10600
ЕБН28-522	28	22	60	11300
ЕБН28-525	28	25	71	12000
ЕБН30-508	30	8	25	2800
ЕБН30-510	30	10	29	4200
ЕБН30-512	30	12	35	5400
ЕБН30-515	30	15	47	7000
ЕБН30-520	30	20	60	10200
ЕБН30-523	30	23	70	12200
ЕБН30-530	30	30	95	16600
ЕБН32-512	32	12	44	5800
ЕБН32-516	32	16	56	8400
ЕБН32-530	32	30	110	17000
ЕБН35-508 *	35	8	38	2000
ЕБН35-510	35	10	40	4000
ЕБН35-512	35	12	48	4600
ЕБН35-515	35	15	60	4950
ЕБН35-525	35	25	110	8650
ЕБН35-530	35	30	130	9800
ЕБН36-512	36	12	55	4800
ЕБН36-515	36	15	63	5100
ЕБН36-530	36	30	135	10300
ЕБН40-510	40	10	55	3800
ЕБН40-512	40	12	63	4500
ЕБН40-515	40	15	83	5400
ЕБН40-523	40	23	104	8500
ЕБН40-530	40	30	180	12000
ЕБН45-510	45	10	68	4250
ЕБН45-515	45	15	102	6230
ЕБН45-520	45	20	145	9400
ЕБН45-523	45	23	160	10100
ЕБН45-525	45	25	200	11000
ЕБН45-530	45	30	230	13950
ЕБН50-512	50	12	107	5750
ЕБН50-516	50	16	141	7565
ЕБН50-520	50	20	186	9575
ЕБН50-530	50	30	310	13400
ЕБН50-540	50	40	350	18000
ЕБН55-510	55	10	125	4900
ЕБН55-514	55	14	175	6750
ЕБН55-515	55	15	185	6800
ЕБН55-529	55	29	330	12500
ЕБН60-520	60	20	310	12000
ЕБН60-522	60	22	350	13200
ЕБН60-528	60	28	460	17000
ЕБН65-520	65	20	480	14800
ЕБН65-523 *	65	23	500	15000
ЕБН65-533	65	33	650	21000
ЕБН80-512	80	12	550	15000
ЕБН80-539	80	39	1120	30000
ЕБН85-522	85	22	800	19000
ЕБН90-524	90	24	850	22000
ЕБН90-530	90	30	1100	27000
ЕБН100-524	100	24	1350	28000
ЕБН100-536	100	36	1900	36000
ЕБН140-515	140	15	1200	25500
ЕБН140-522	140	22	1250	32000

Натиснете, за да видите таблицата: Посадъчни размери на вала за ЕБН – всички диаметри

Номинален Ø mm	Вал d' за лагер mm	Вал d' за момент mm
5	4,01 до 4,06	4,14 до 4,18
6	5,01 до 5,06	5,14 до 5,18
8	6,51 до 6,57	6,65 до 6,71
9	7,51 до 7,57	7,65 до 7,71
10	8,51 до 8,57	8,65 до 8,71
11	9,51 до 9,57	9,65 до 9,71
12	10,52 до 10,59	10,70 до 10,77
13	11,52 до 11,59	11,70 до 11,77
14	12,52 до 12,59	12,70 до 12,77
15	13,52 до 13,59	13,70 до 13,77
16	14,52 до 14,59	14,70 до 14,77
17	15,52 до 15,59	15,70 до 15,77
18	16,52 до 16,59	16,70 до 16,77
19	17,52 до 17,59	17,70 до 17,77
20	18,02 до 18,11	18,25 до 18,33
22	20,02 до 20,11	20,25 до 20,33
24	22,02 до 22,11	22,25 до 22,33
25	23,02 до 23,11	23,25 до 23,33
28	26,02 до 26,11	26,25 до 26,33
30	28,02 до 28,11	28,25 до 28,33
32	30,02 до 30,11	30,25 до 30,33
35	33,03 до 33,13	за потвърждение
36	34,03 до 34,13	34,30 до 34,40
40	38,03 до 38,13	38,30 до 38,40
45	43,03 до 43,13	43,30 до 43,40
50	48,03 до 48,13	48,30 до 48,40
55	52,53 до 52,65	52,85 до 52,97
60	за потвърждение	за потвърждение
65	62,53 до 62,65	62,85 до 62,97
80	77,53 до 77,65	77,85 до 77,97
85	82,04 до 82,18	82,44 до 82,58
90	87,04 до 87,18	87,44 до 87,58
100	97,04 до 97,18	97,44 до 97,58
140	136,04 до 136,20	136,52 до 136,68

За ЕБН15-514, ЕБН25-510 и за диаметър 35 mm има неясни или различни стойности в източниците. Спорните стойности се потвърждават при запитване.

Размери ЕАЛ – леко натоварване

Номиналният Ø и означението на лагера са ориентир. Проверете действителния отвор на корпуса и допустимото радиално натоварване.

Натиснете, за да видите таблицата: 14 модела ЕАЛ, Ø 13-52 mm

Модел	Ø mm	b mm	Лагер	Отвор D' mm	P N
ЕАЛ13-505	13	5	624	13,60 до 13,65	125
ЕАЛ16-505	16	5	625	16,60 до 16,65	150
ЕАЛ19-506	19	6	626	19,60 до 19,65	220
ЕАЛ22-507	22	7	608	22,60 до 22,65	300
ЕАЛ24-507	24	7	609	24,60 до 24,65	330
ЕАЛ26-508	26	8	629	26,60 до 26,65	400
ЕАЛ28-508	28	8	6001	28,60 до 28,65	440
ЕАЛ30-509	30	9	6200	30,60 до 30,65	520
ЕАЛ32-508	32	8	16002	32,60 до 32,65	500
ЕАЛ32-509	32	9	6002	32,60 до 32,65	560
ЕАЛ32-510	32	10	6201	32,60 до 32,65	620
ЕАЛ35-510	35	10	6003	35,60 до 35,65	750
ЕАЛ35-515	35	15	6202	35,60 до 35,65	1050
ЕАЛ52-515	52	15	6205	52,60 до 52,65	1600

Бърза справка по лагерно означение

Таблицата помага да намерите кандидати за закрепване на вътрешния или външния пръстен на стандартен лагер. Проверете размерите на самия лагер и на детайлите. При липсващо потвърдено продуктово означение изборът се прави по размер.

Натиснете, за да видите таблицата: справка по стандартен лагер

Лагер	Пръстен за вал	Пръстен за корпус
6000	по размер, за потвърждение	ЕАН26-508
6200	по размер, за потвърждение	ЕАН30-508
6300	по размер, за потвърждение	ЕАН35-510
6001	ЕБН12-506	ЕАН28-508
6201	ЕБН12-506	ЕАН32-510
6002	ЕБН15-506	ЕАН32-508
6202	ЕБН15-506	ЕАН35-510
6302	ЕБН15-506	ЕАН42-512
6003	ЕБН17-506	ЕАН35-510
6203	ЕБН17-506	ЕАН40-512
6303	ЕБН17-508	ЕАН47-514
6004	ЕБН20-506	ЕАН42-512
6204	ЕБН20-508	ЕАН47-514
6304	ЕБН20-508	ЕАН52-515
6005	ЕБН25-508	ЕАН47-508
6205	ЕБН25-510	ЕАН52-515
6305	ЕБН25-512	ЕАН62-515
6006	ЕБН30-508	ЕАН55-512
6206	ЕБН30-510	ЕАН62-515
6306	ЕБН30-512	ЕАН72-519
6007	ЕБН35-508	ЕАН62-510
6207	ЕБН35-510	ЕАН72-517
6307	ЕБН35-512	ЕАН80-521
6008	ЕБН40-510	ЕАН68-515
6208	ЕБН40-512	ЕАН80-518
6308	ЕБН40-515	ЕАН90-523
6009	ЕБН45-510	ЕАН75-516
6209	ЕБН45-510	ЕАН85-519
6309	ЕБН45-515	ЕАН100-525
6010	ЕБН50-512	ЕАН80-516
6210	ЕБН50-512	ЕАН90-520
6310	ЕБН50-516	ЕАН110-527

Какво да изпратите за подбор

• Снимка и означение на лагера или закрепвания детайл.
• Измерени диаметри на лагера, вала и отвора на корпуса, плюс налична ширина за монтаж.
• Материал на детайлите, температура, обороти и необходим момент или радиално натоварване, ако са известни.
• Брой и приложение.

Ако размерът или означението липсват в таблиците, изпратете чертеж или снимка. Подборът, наличността и срокът се потвърждават след проверка от ЕЛИН Инженеринг.
