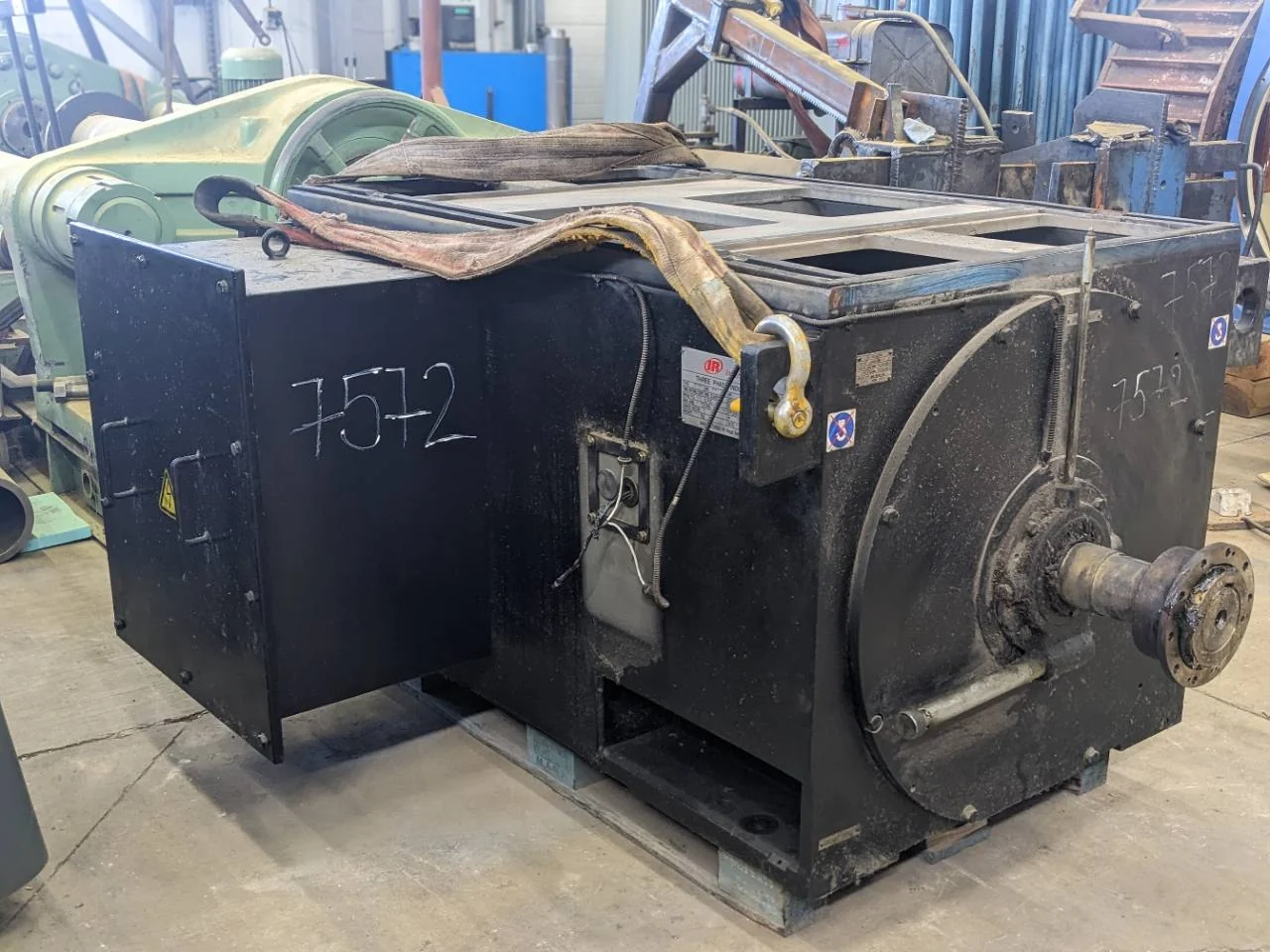

В ЕЛИН Инженеринг ремонтирахме Ingersoll Rand 660 kW за голям стъкларски завод. Двигателят HKO 400-2 работи на 6000 V и задвижва компресор. При такава машина надеждността не е абстрактен показател: тя е свързана с подаването на сгъстен въздух и организацията на производството.

Масата от 2780 kg и номиналният въртящ момент около 2119 N·m подсказват мащаба на задвижването. Но за качествения ремонт са важни и по-малко видимите детайли: изолационната система, лагерните посадки, охлаждането и връзката с компресора.

Защо компресорното задвижване е важно за стъкларския завод

Сгъстеният въздух участва в различни процеси при производството на стъкло: формоване на изделия, пневматични механизми и измервателни и управляващи системи. Конкретната зависимост от един компресор се определя от схемата на предприятието и наличния резерв.

Когато задвижването стане ненадеждно, последствията могат да надхвърлят стойността на ремонта. Намалено подаване на въздух, ограничаване на производителността или аварийно спиране са възможни рискове. Затова техническата оценка трябва да обхваща както самия двигател, така и условията, при които работи.

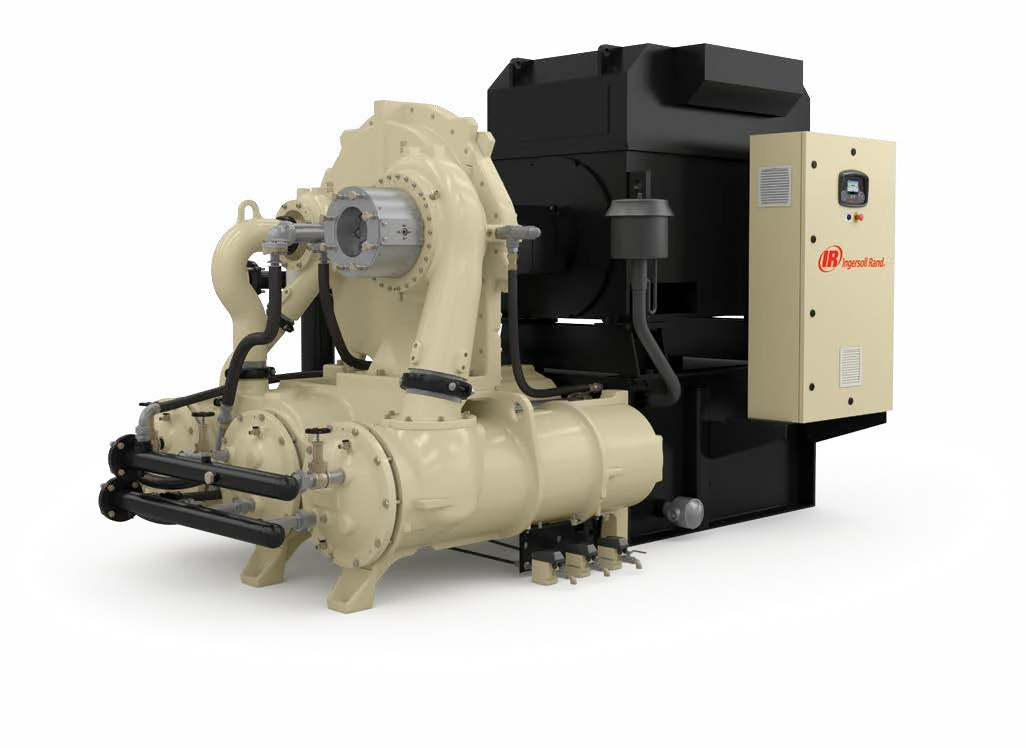

В индустриални компресорни системи от този клас електродвигателят е част от по-голям агрегат. Показаният Centac C800 илюстрира такова приложение; моделът на конкретния компресор на завода не се определя по табелката на двигателя.

Всички разчетени технически параметри

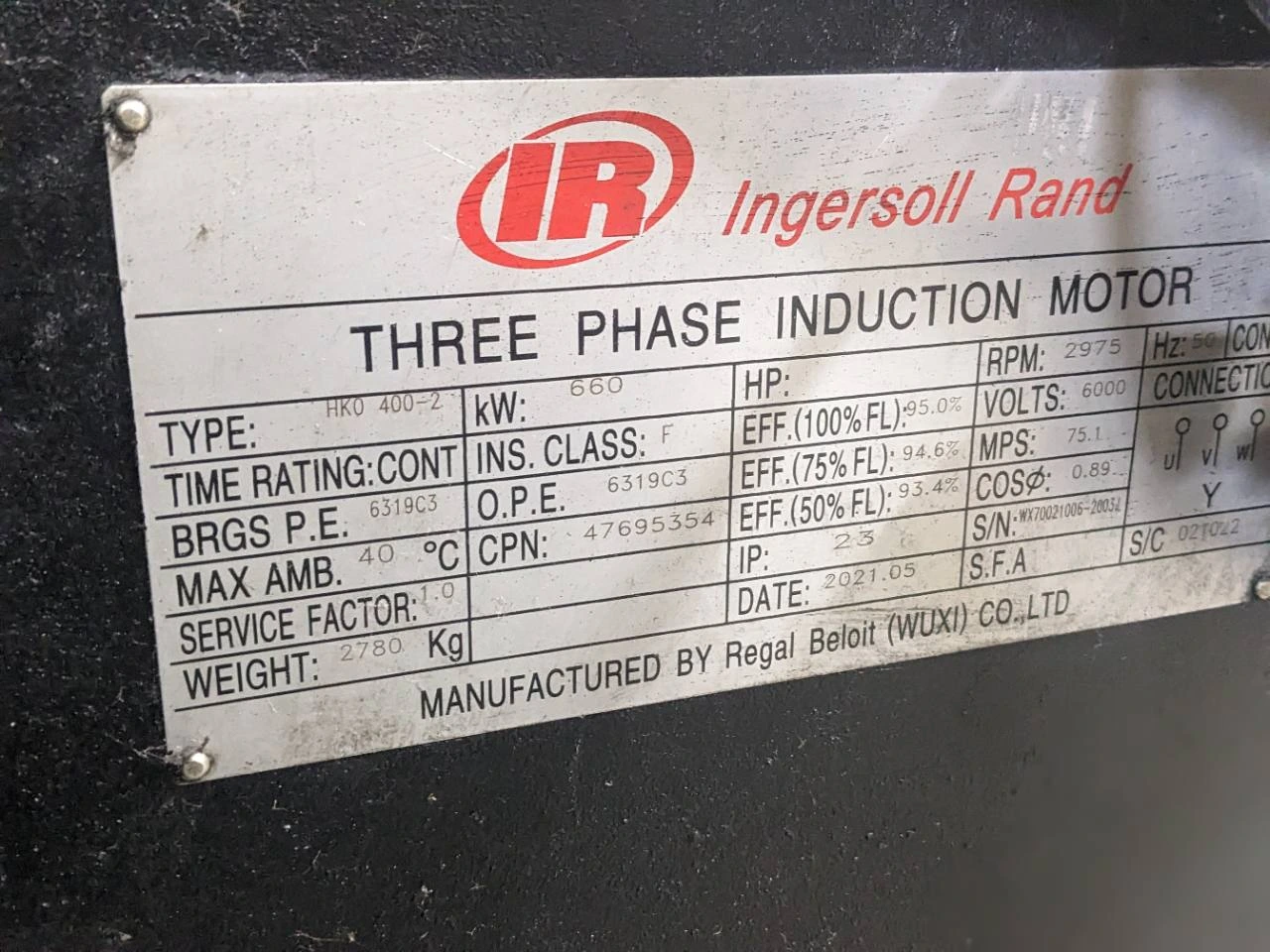

Данните са от предоставената заводска табелка. Това са номинални характеристики на машината, а не резултати от измервания след ремонта.

Марка върху табелката	Ingersoll Rand
Производител, посочен на табелката	Regal Beloit (Wuxi) Co., Ltd.
Тип	HKO 400-2
Вид машина	Трифазен асинхронен електродвигател с кафезен ротор
Номинална механична мощност	660 kW
Номинално напрежение	6000 V (6 kV)
Честота	50 Hz
Номинален ток	75.1 A
Номинална скорост	2975 min⁻¹ (rpm)
Свързване	Звезда (Y)
Фактор на мощността cos φ	0.89
КПД при 100% товар	95.0%
КПД при 75% товар	94.6%
КПД при 50% товар	93.4%
Режим	CONT – продължителна работа
Клас на изолацията	F
Степен на защита	IP23
Максимална околна температура	40 °C
Сервизен фактор	1.0
Лагер P.E.	6319 C3
Лагер O.P.E.	6319 C3
Маса	2780 kg
Дата върху табелката	2021.05

Какво означават параметрите на практика

660 kW е механичната мощност на вала. При табелния КПД 95.0% съответната изчислителна активна входна мощност при номинален товар е около 694.7 kW. Разликата е приблизително 34.7 kW загуби в двигателя. Това е номинална сметка, а не измерен разход на компресора и не е обещание за икономия след ремонт.

2975 rpm при 50 Hz означава двуполюсно задвижване. Синхронната скорост е 3000 rpm, а номиналното хлъзгане е около 0.83%. Изчисленият номинален въртящ момент е приблизително 2119 N·m. Тези стойности помагат да се разбере натоварването на съединителя и механичната връзка с компресора.

6 kV изисква подходящ сервизен подход към изолационната система. Състоянието на намотките и изводите, замърсяването и следите от прегряване се оценяват според конструкцията и приложимата документация. Само измерване на едно съпротивление не е достатъчно основание да се обяви машината за напълно изправна.

IP23 не означава прахоплътен двигател. За експлоатацията имат значение средата и свободният път на охлаждащия въздух. Клас F описва температурния клас на изолационната система; той не е разрешение корпусът или лагерите да работят при произволно висока температура.

Двата лагера са означени 6319 C3. C3 е означение за увеличена радиална вътрешна хлабина спрямо нормалната. То трябва да се отчете при проверка и избор на лагер, заедно с изпълнението, смазването и изискванията на производителя. Сервизният фактор 1.0 не дава основание да се планира постоянна работа над номиналната мощност.

Ремонт на Ingersoll Rand 660 kW: как се определя обхватът

При подобна машина първата задача е да се разграничат електрическият дефект, механичният проблем и въздействието от задвижвания агрегат. Повишени вибрации например могат да бъдат свързани с лагер, разцентровка, закрепване или самия компресор. Смяната на един компонент без установяване на причината може да остави проблема нерешен.

Планът за ремонт на високоволтов електродвигател се изготвя след дефектация. Според установеното състояние се преценяват намотките и изолацията, лагерните възли и посадките, валът, охлаждането, изводите и механичното съединяване. Пренавиване не се приема за задължително само защото машината е постъпила за ремонт.

След изпълнение на договорения ремонт проверките трябва да съответстват на извършената работа и възможностите на изпитвателната постановка. Изпитване без товар не бива да се представя като доказан тест на целия компресор при номинално производствено натоварване.

Профилактиката има стойност преди аварията

При парк от сходни задвижвания добрият подход е поетапен план за обслужване. Приоритет се дава на машините с признаци на влошаване, по-висока критичност или ограничена резервираност. Вибрациите, температурите, състоянието на изолацията и историята на лагерите са по-полезни, когато се проследяват във времето при сравними условия.

Така превантивната поддръжка на електродвигатели може да се съгласува с производствения график. Целта е проблемът да се открие навреме и обслужването да се организира в подходящ прозорец, преди да се стигне до непланиран престой.

Как се оценява икономическият ефект

Стойността на ремонта е само една част от оценката. За предприятието имат значение и продължителността на престоя, действително засегнатият производствен обем, наличният резерв и разходите за възстановяване на процеса. Не всяко спиране на компресор означава спиране на целия завод.

Добрата ремонтна стратегия започва с въпроса: как тази машина да бъде върната в експлоатация и обслужвана с предвидим риск? Отговорът съчетава техническото състояние, производствения график, наличния резерв и разходите за възстановяване. Именно затова навременната диагностика и планираното обслужване са важна част от управлението на компресорния парк.
